Descrizione

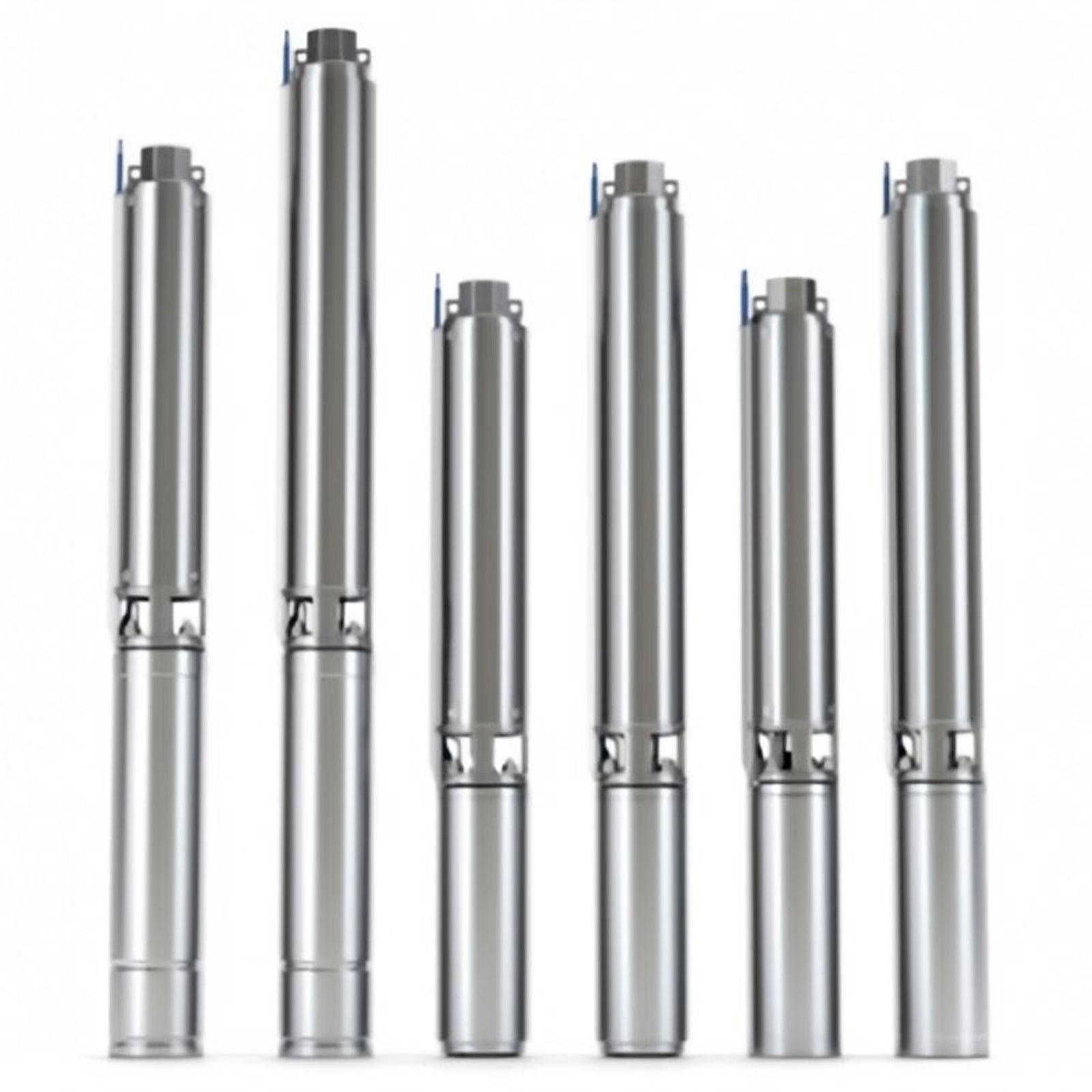

S4 di DAB sono delle pompe sommerse multigiranti da 4 pollici per acqua pulita, progettate per compiti di pressurizzazione, giardinaggio e irrigazione, prelievo dal sottosuolo in ambiti domestici e residenziali, civili e commerciali e sistemi di irrigazione anche in agricoltura.
Le pompe S4 vanno installate in pozzi da almeno 4” di diametro, in vasche o cisterne e consentono di aumentare la pressione dell’acqua che poi può essere utilizzata per esempio per annaffiare giardini di medie o grandi dimensioni o (nel caso dei modelli con più portata e prevalenza) in sistemi di irrigazione in agricoltura.
Le pompe S4 sono disponibili con motori sommersi DAB in bagno d’acqua o in bagno d’olio.
Dati tecnici
- Campo di funzionamento : Fino a 21,6 m3 /h con prevalenze fino a 427 metri
- Tipo di liquido pompato: Pulito, libero da sostanze solide o abrasive, non viscoso, non aggressivo, non cristallizzato e chimicamente neutro
- Diametro massimo della pompa: 99 mm Massima quantità di sabbia: 150 g/m3
- Diametro bocca di mandata: S4-1, S4-2, S4-3, S4-4, S4-6: 1” 1/4
- Materiale di costruzione giranti: Tecnopolimero
- Campo di temperatura del liquido: Da 0°C a + 40°C
- Massima profondità di immersione: 4GG: 300 m - 4OL: 250 m
- Numero massimo di avviamenti: 20/h
- Grado di protezione del motore: IP 68
- Classe di isolamento del motore: F
- Alimentazione Monofase: 1x230 V 50 Hz
- Alimentazione Trifase: 3x230 V 50 Hz - 3x400 V 50 Hz
- Tipo di installazione possibile: Fissa in posizione verticale. In caso di installazione orizzontale si consiglia una camicia di raffreddamento
- Certificazioni: Certificate ACS e in corso di certificazione WRAS e DM174.
Applicazioni
- S4 sono delle pompe sommerse multigiranti da 4 pollici per acqua pulita, progettate per compiti di pressurizzazione, giardinaggio e irrigazione, prelievo dal sottosuolo in ambiti domestici e residenziali, civili e commerciali e sistemi di irrigazione anche in agricoltura.
Caratteristiche costruttive della pompa
- Giranti in tecnopolimero alloggiate nella scatola stadio con anelli di rasamento in acciaio inossidabile.
- Camicia pompa, albero, giunto di accoppiamento con il motore, filtro di aspirazione integrato e copri cavo in acciaio inossidabile.
- Supporti di aspirazione e mandata in acciaio inossidabile AISI 304 microfuso.
- Valvola di ritegno incorporata in tecnopolimero rimovibile o a piattello in acciaio inossidabile (vedere tabella materiali).
- Giranti in tecnopolimero progettate per garantire alti livelli di efficienza in conformità alla direttiva 2009/125/CE (Eco design - ErP) con indice MEI ≥ 0,4 per tutta la gamma.
- Certificate ACS e in corso di certificazione WRAS e DM174.
Caratteristiche costruttive del motore
- Corpo pompa accoppiabile ai motori 4GG, 4OL (4TW e 4GX a richiesta).
- 4GG è un motore asincrono a due poli in acciaio inossidabile AISI 304 per le parti a contatto con l’acqua.
- Raffreddamento e lubrificazione del gruppo reggispinta e delle boccole tramite miscela di acqua e glicole.
- Rotore montato su gruppo reggispinta autocentrante di tipo Kingsbury in grado di resistere ad elevati carichi assiali.
- Lo statore è immerso in resina termoindurente isolante e ad alta capacità di dissipazione termica e incapsulato in un involucro ermetico di acciaio inossidabile AISI 304. 4OL è un motore asincrono a due poli in acciaio inossidabile AISI 304L per le parti a contatto con l’acqua.
- Raffreddamento e lubrificazione dei cuscinetti a sfera vengono garantiti da uno speciale liquido approvato per uso alimentare.
- Lo statore riavvolgibile è inserito in una camicia in acciaio inossidabile AISI 304L fissata tramite spine in acciaio al supporto superiore del motore.
- Dotato di tenuta meccanica in carbone-ceramica.
