Descrizione

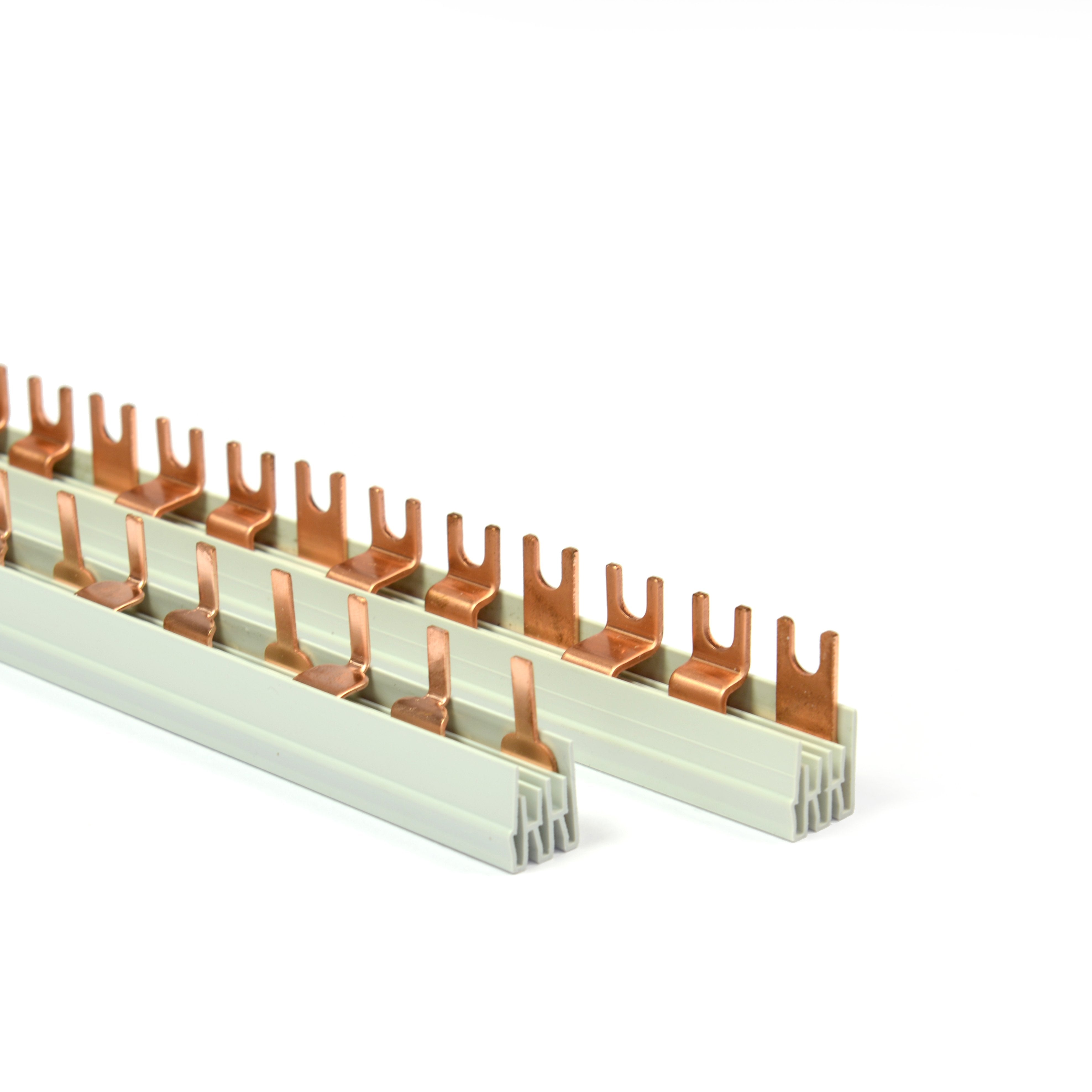

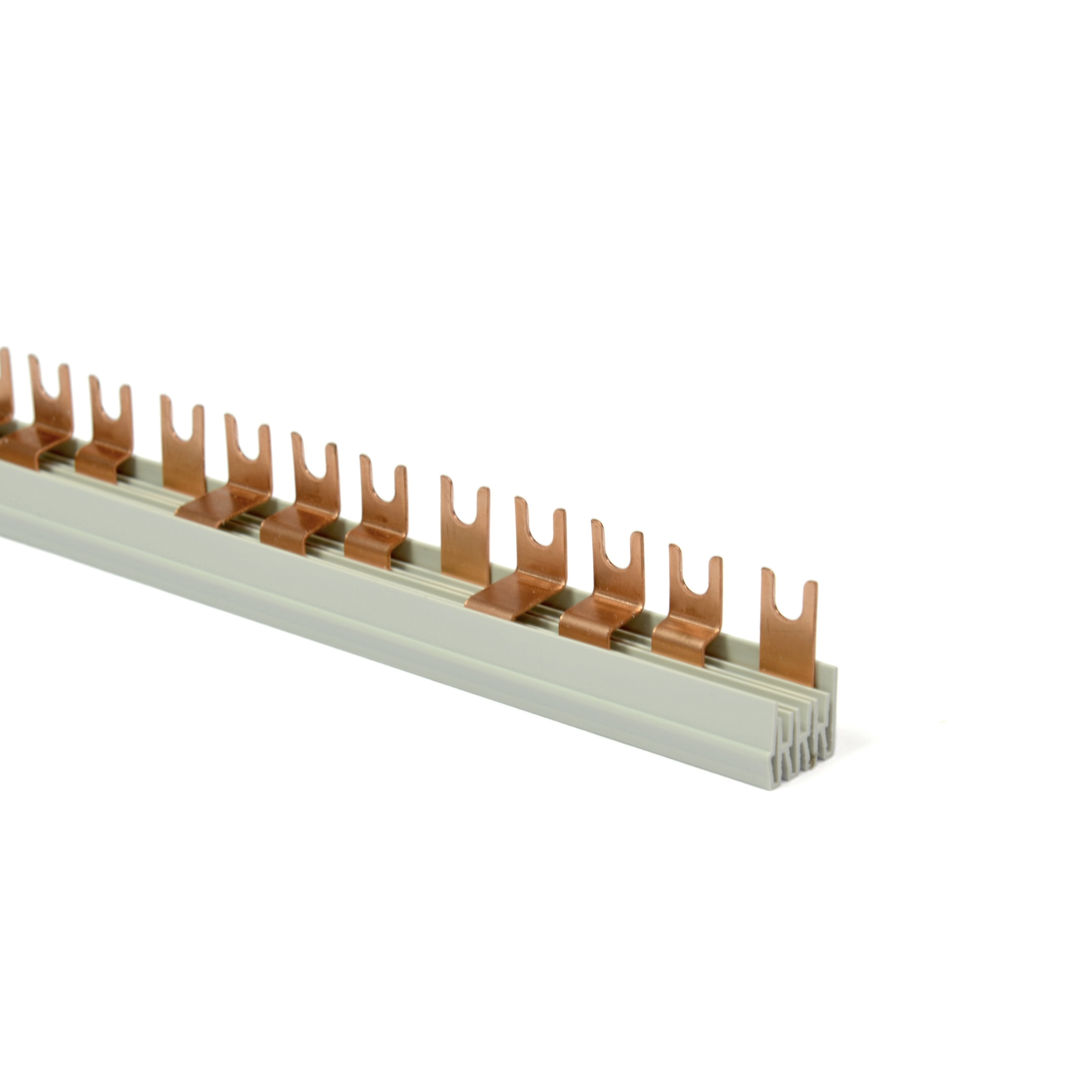

I vari modelli vengono suddivisi in quattro serie da 1 a 4 fasi con due tipologie di terminali, a forcella e a spinotto.

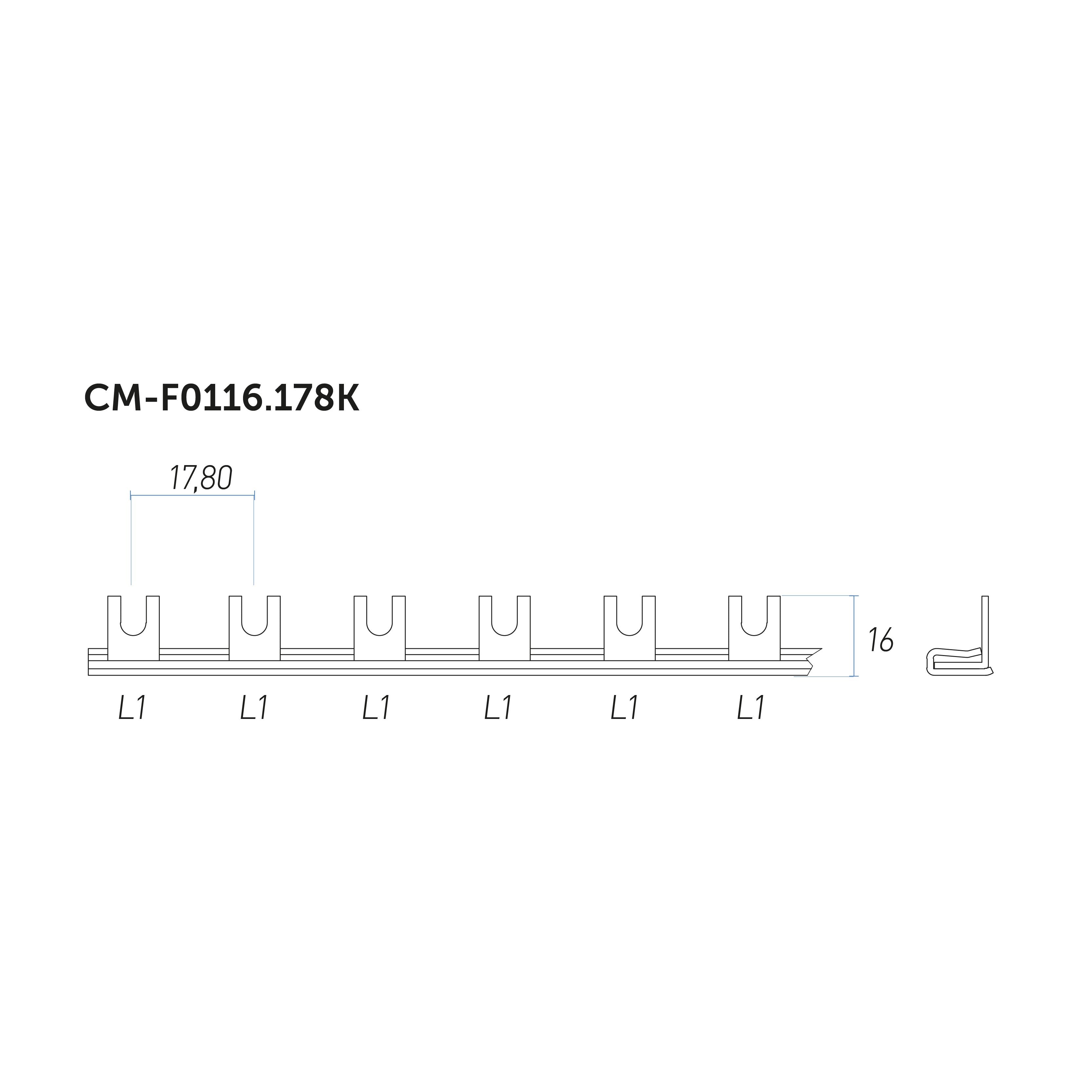

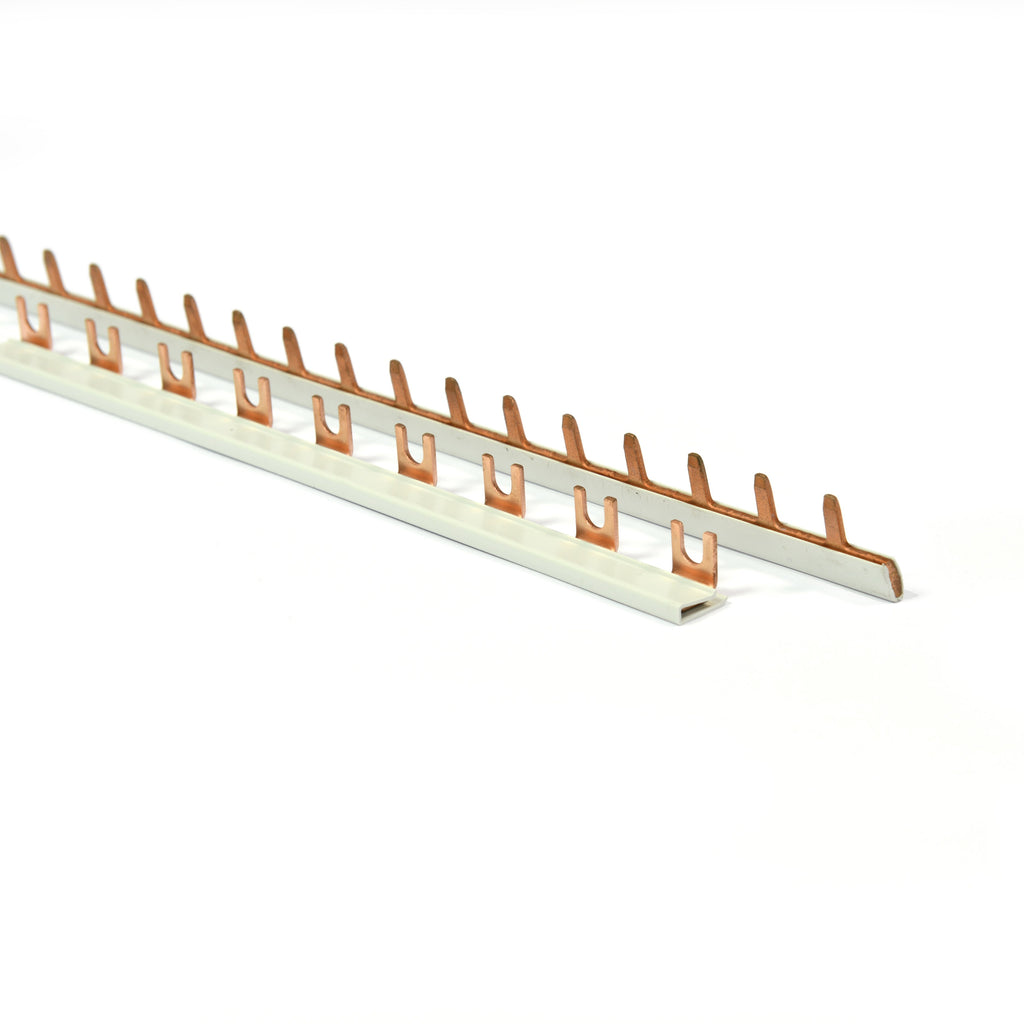

Ciascun modello, con sezione da 10 mm2 e 16 mm2, è fornito in barre tagliabili a misura. Nella serie monofase è presente un modello con forma a K e sei modelli a 54 poli.
CARATTERISTICHE GENERALI
- Tensione nominale di isolamento: 400 V
- Corrente nominale: 63 A per sezioni 10 mm2, 80 A per sezioni 16 mm2
- Conformità alla prova fili incandescente 850 °C
- Temperatura di esercizio: da -20 °C a +50 °C
- Interasse terminali: 17,8 mm
MATERIALI
- PVC - corpo isolante
VANTAGGI
- Installazione veloce
- Design compatto
- Affidabilità nella connessione fasi
- Possibilità di taglio barra con la lunghezza desiderata
- Compatibilità elevata con differenti dispositivi
- Scorte di magazzino ridotte
CERTIFICAZIONI E NORME
- CEI EN 60947-7-1:2009
- CEI EN 60439-1
|

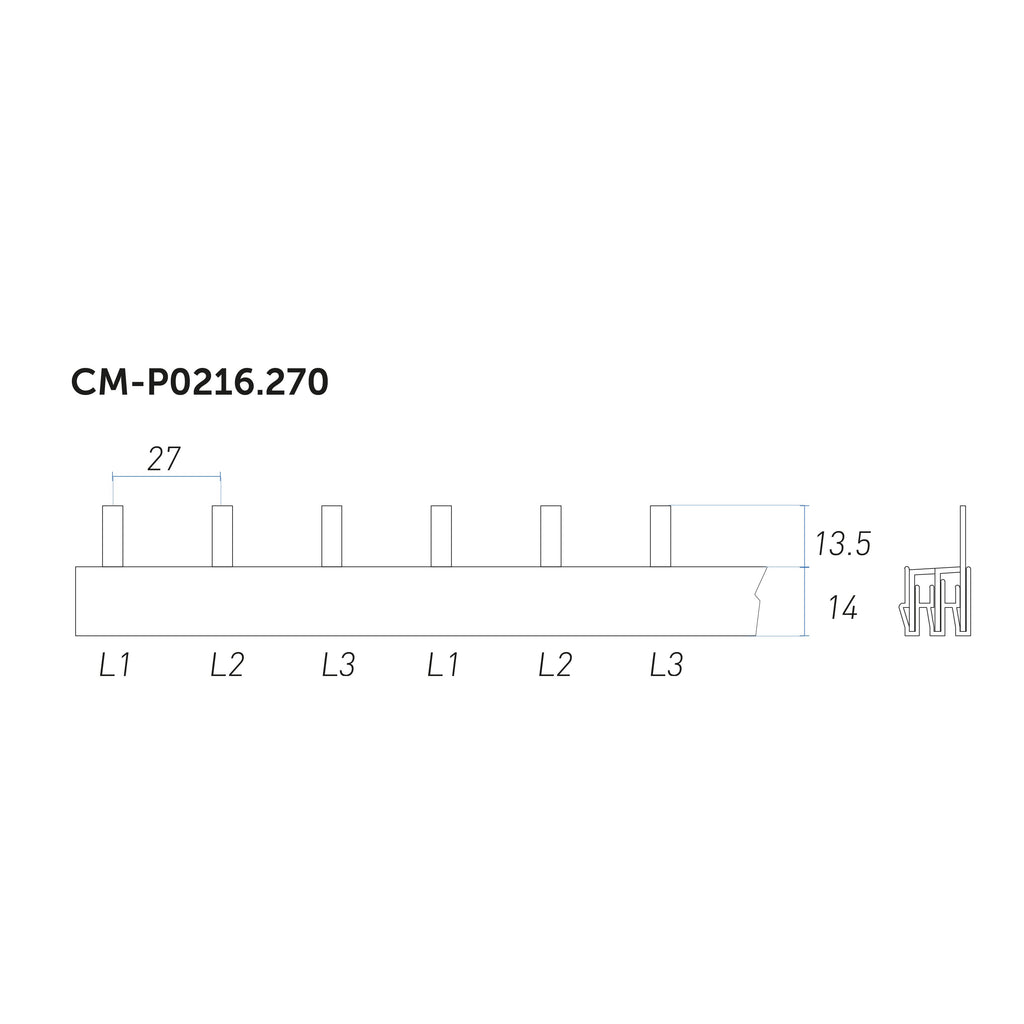

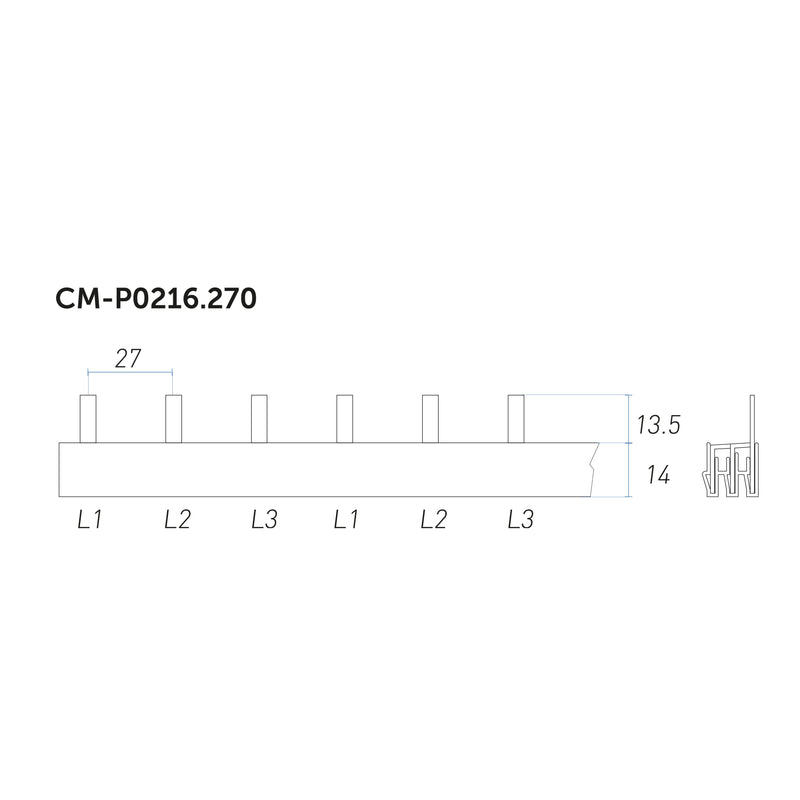

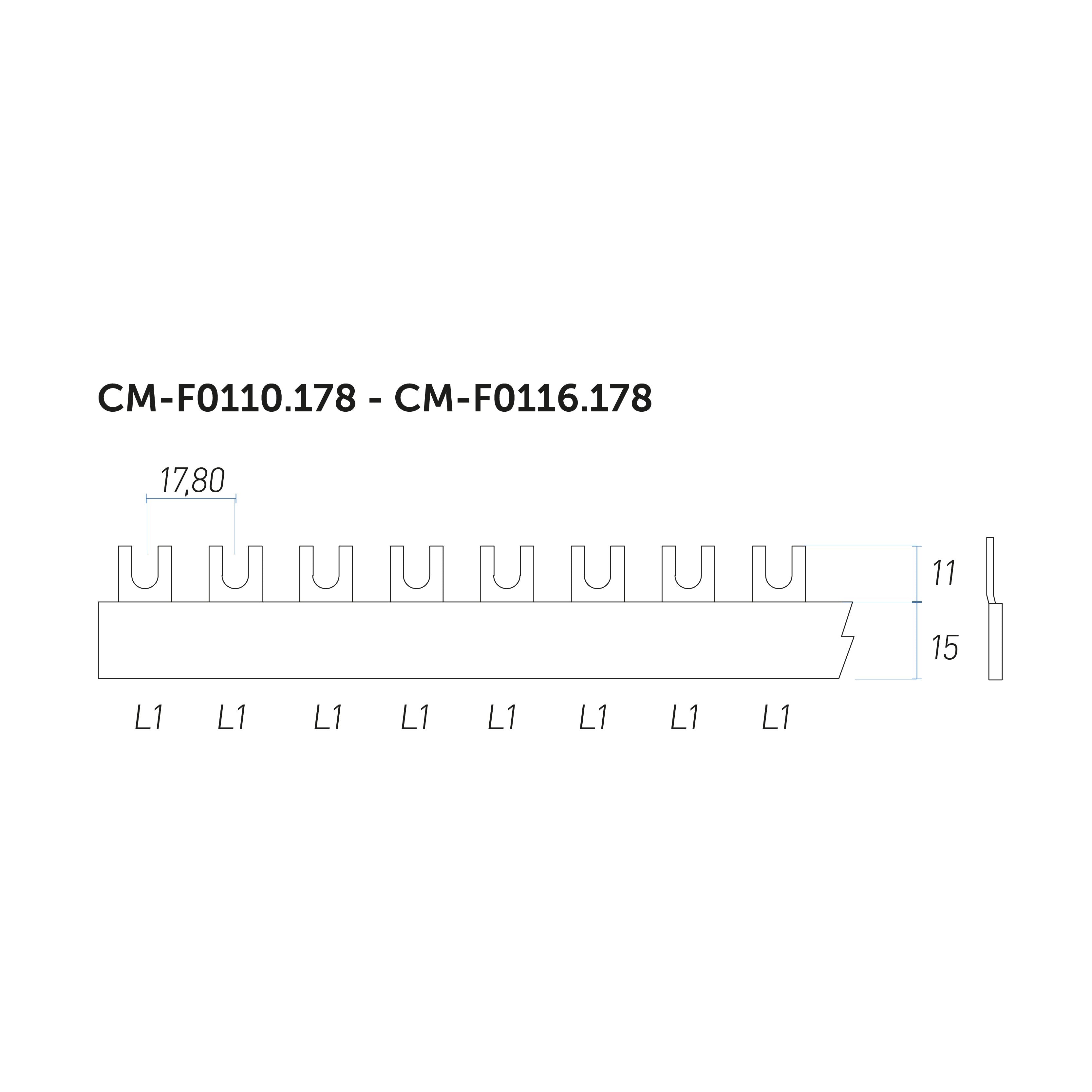

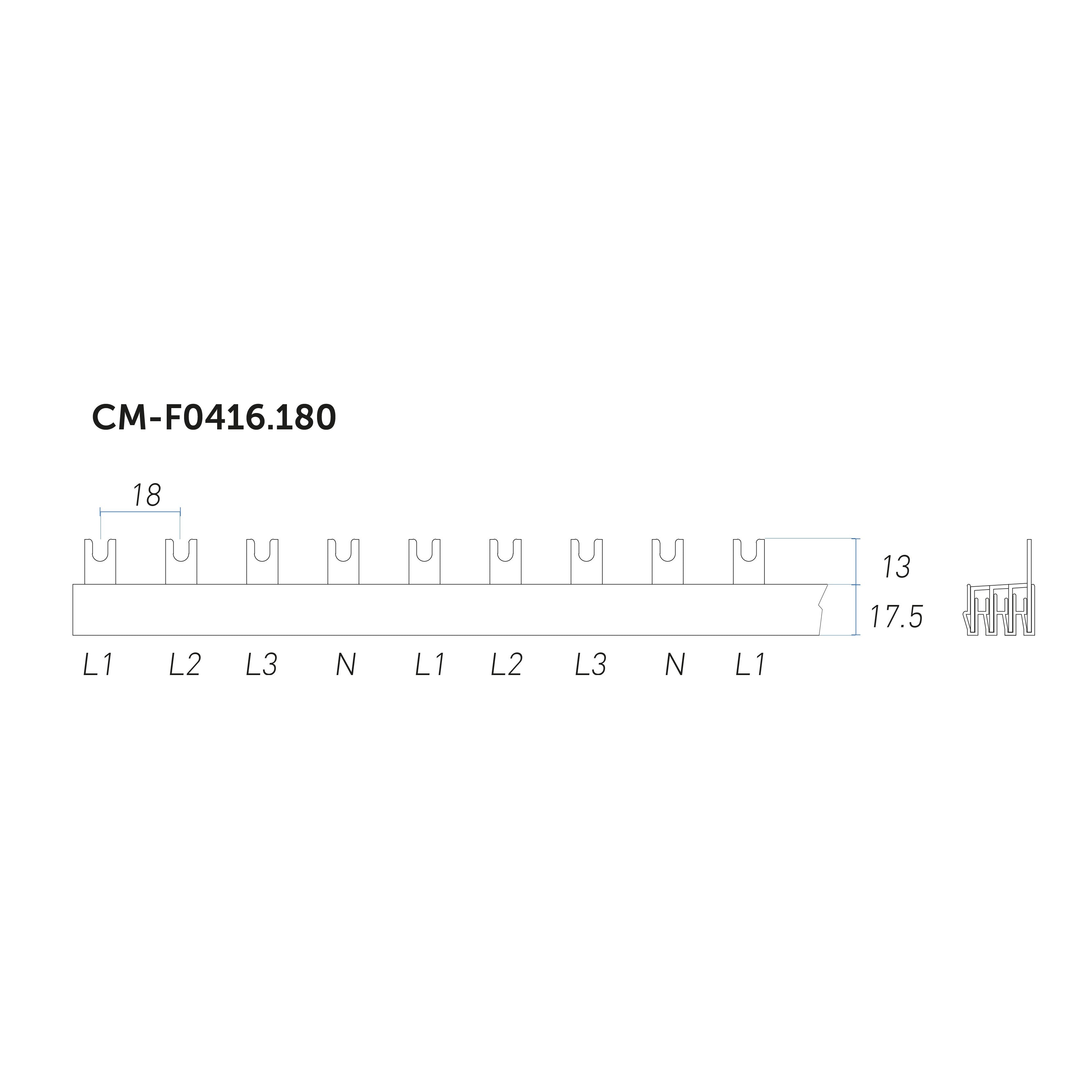

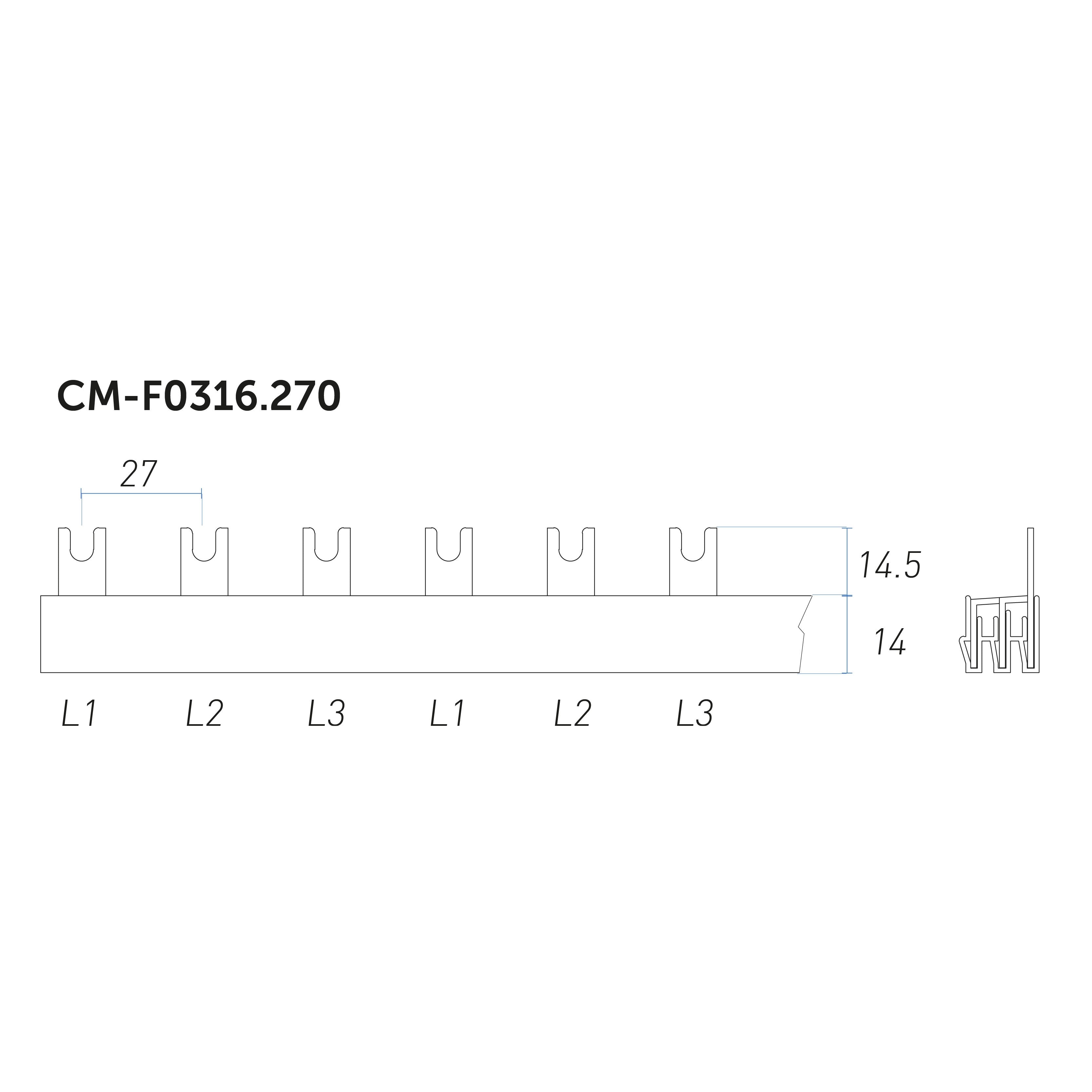

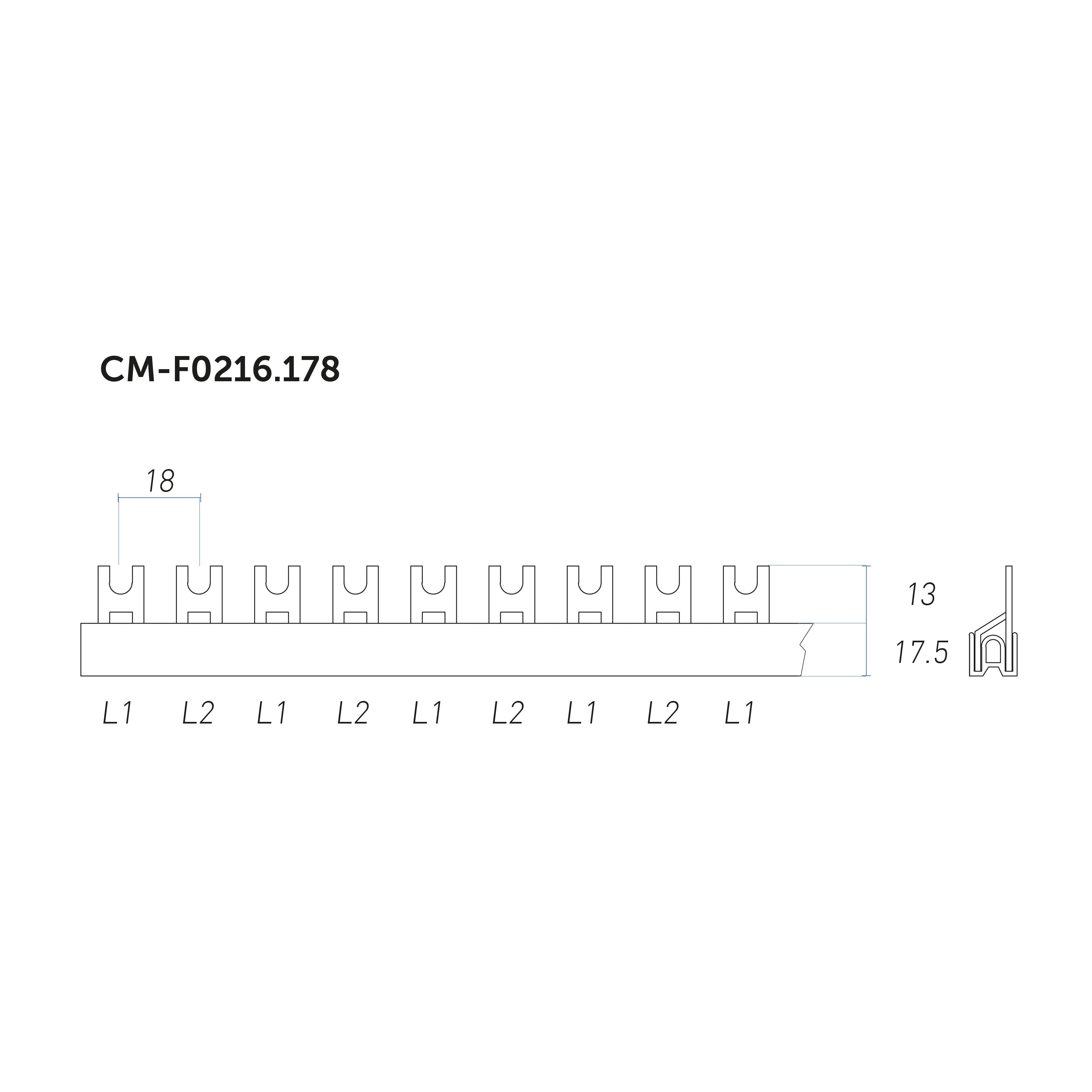

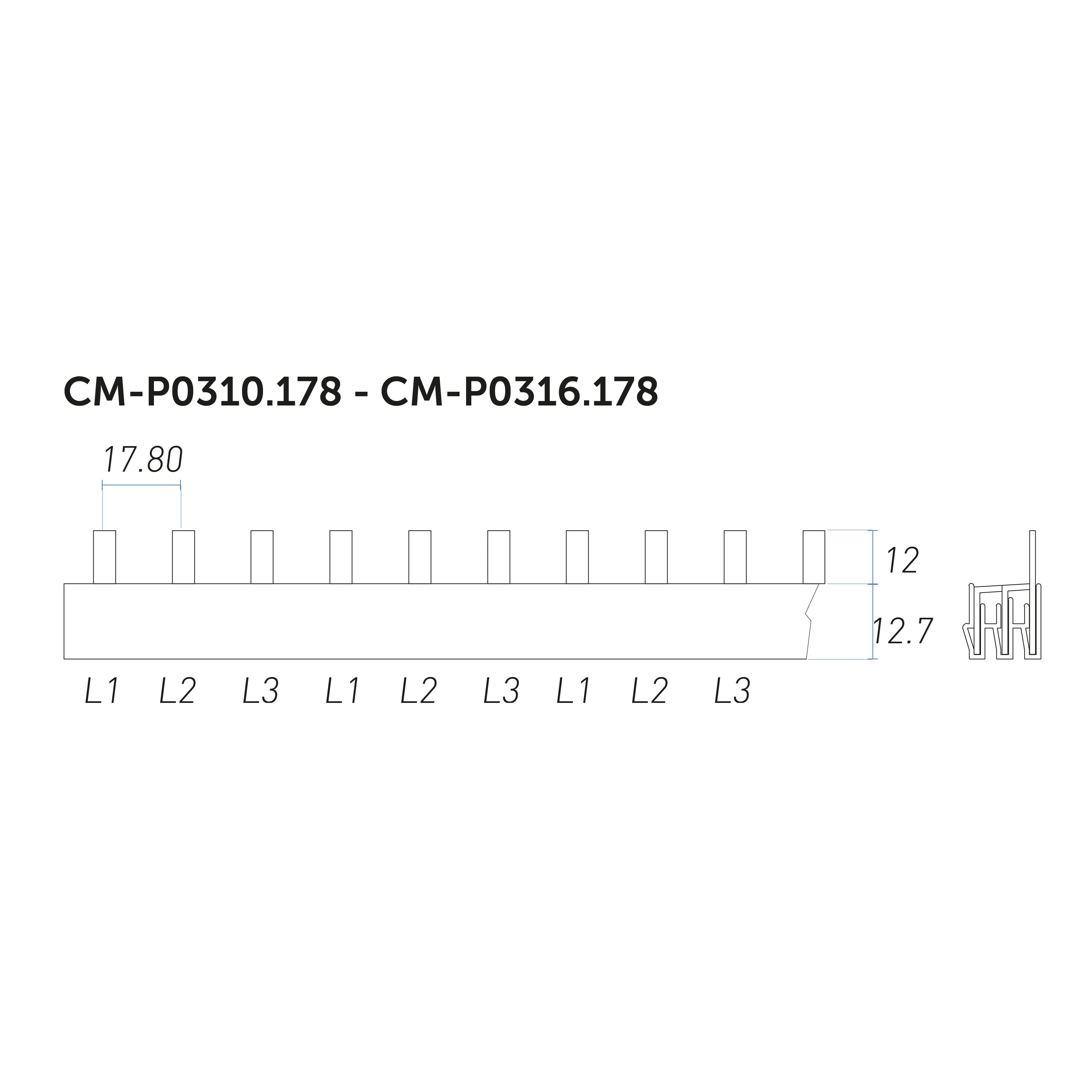

Codice |
Fasi |
Tipo di attacco |
Sezione |
N. poli |
Interasse |
Lunghezza |
|
|

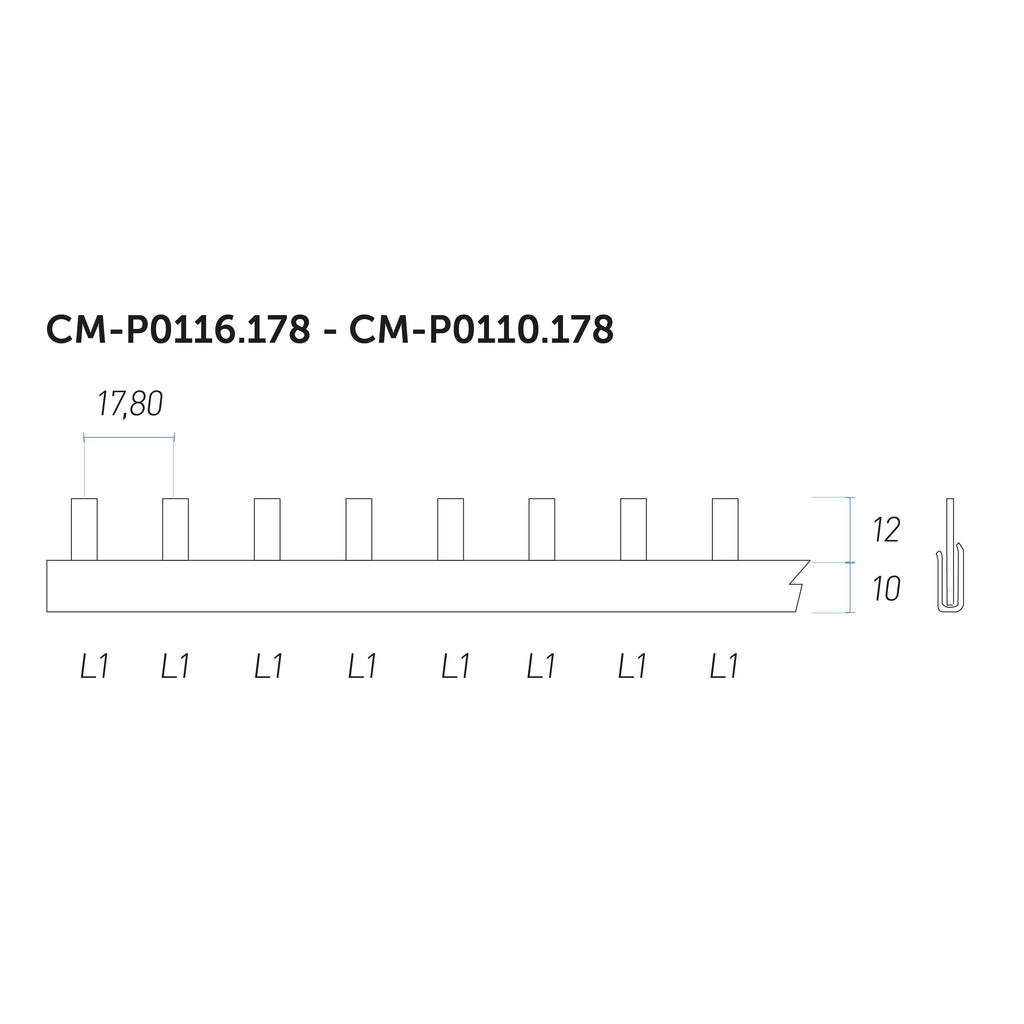

1 |
Spinotto |
16 |
54 |
17,8 |
1000 |
|
|
1 |
Spinotto |
10 |
54 |
17,8 |
1000 |
|
|

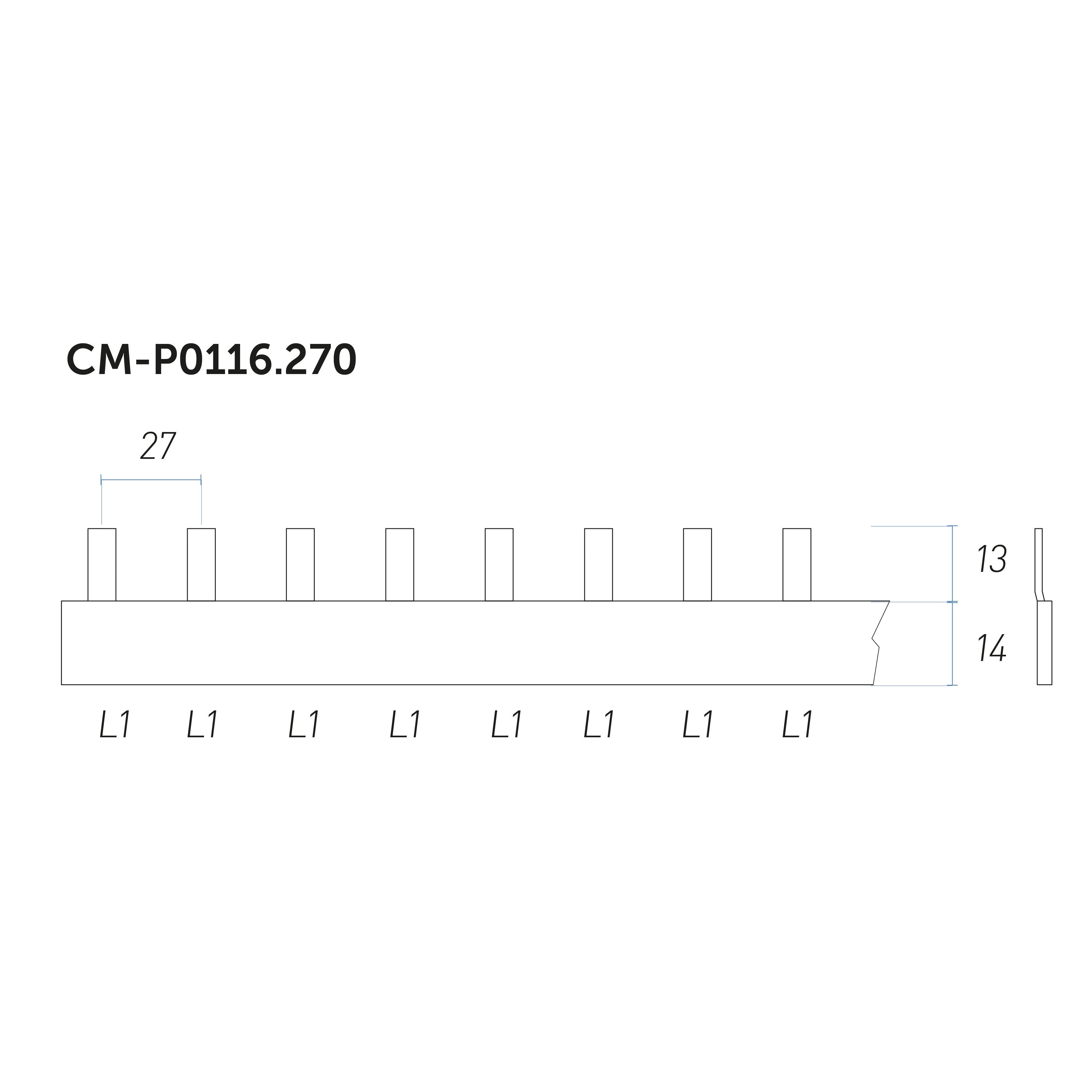

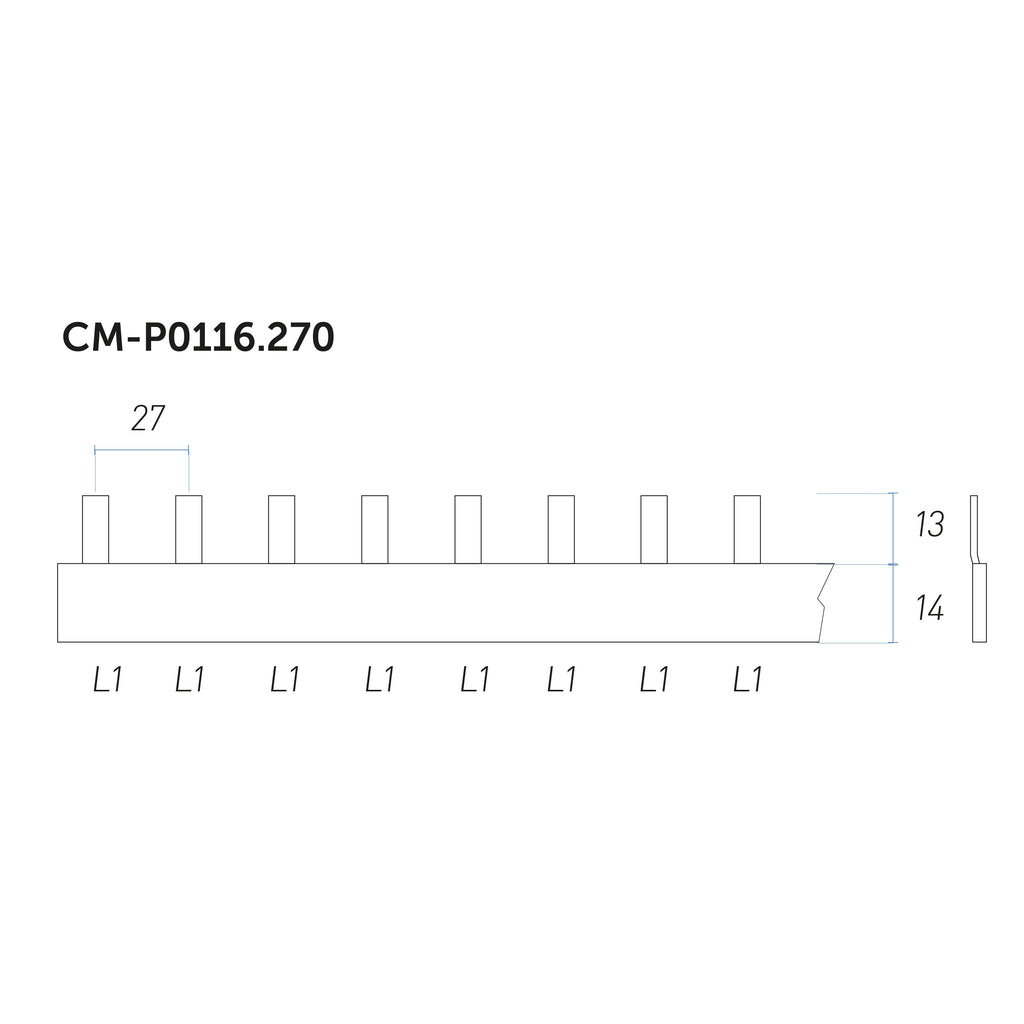

1 |
Spinotto |
16 |
36 |
27 |
1000 |
|
|
1 |
Forcella |
16 |
54 |
17,8 |
1000 |
|
|
1 |
Forcella |
16 |
36 |
27 |
1000 |
|
|
1 |
Forcella |
10 |
54 |
17,8 |
969 |
|
|
1 |
Forcella |
16 |
54 |
17,8 |
969 |
|
|
2 |
Forcella |
16 |
54 |
18 |
1000 |
|
|
3 |
Spinotto |
10 |
54 |
17,8 |
1000 |
|
|
3 |
Spinotto |
16 |
54 |
17,8 |
1000 |
|
|
3 |
Spinotto |
16 |
54 |
27 |
1000 |
|
|
3 |

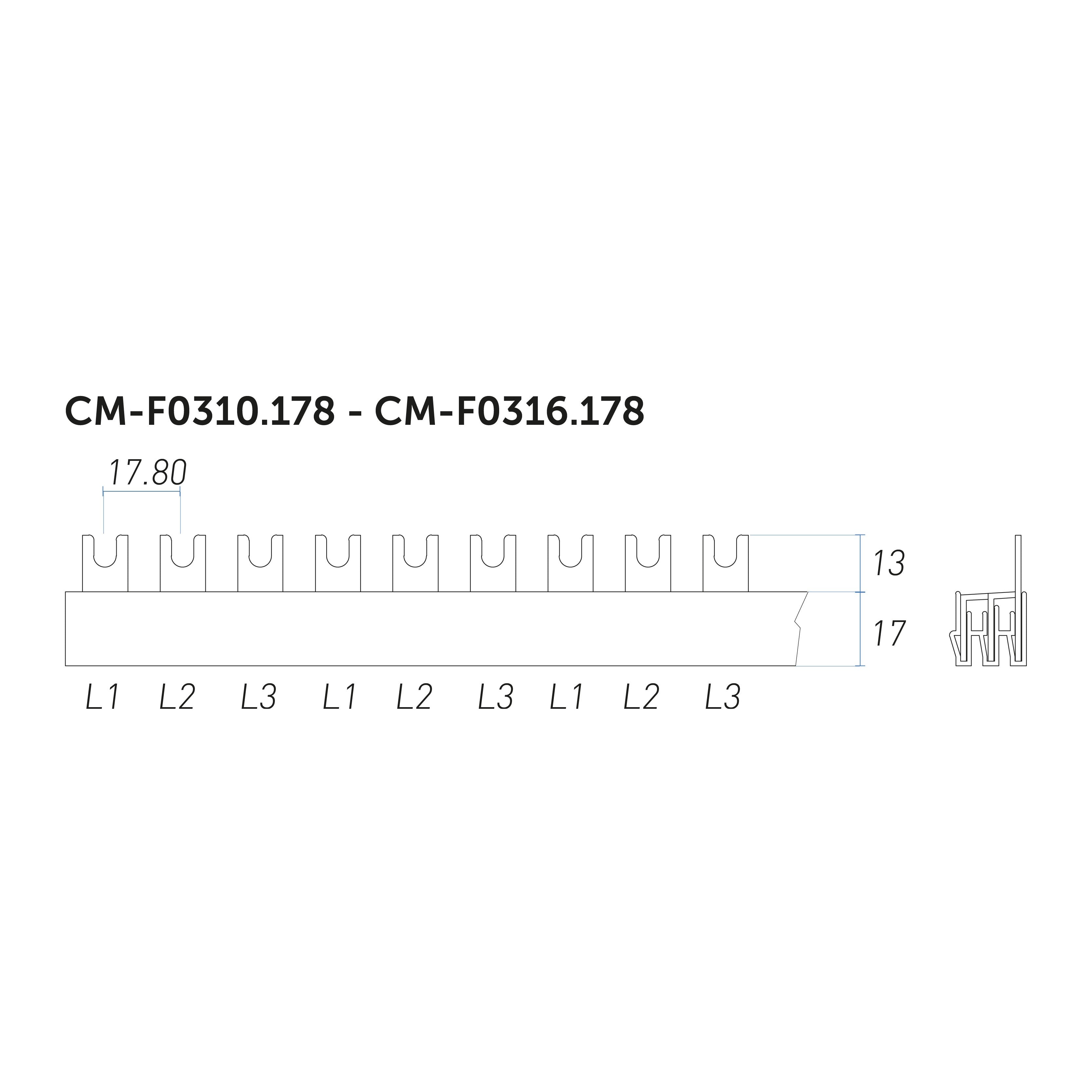

Forcella |
10 |
54 |
17,8 |
965 |
|
|
3 |
Forcella |
16 |
54 |
17,8 |
965 |
|
|
3 |
Forcella |
16 |
36 |
27 |
1000 |
|
|

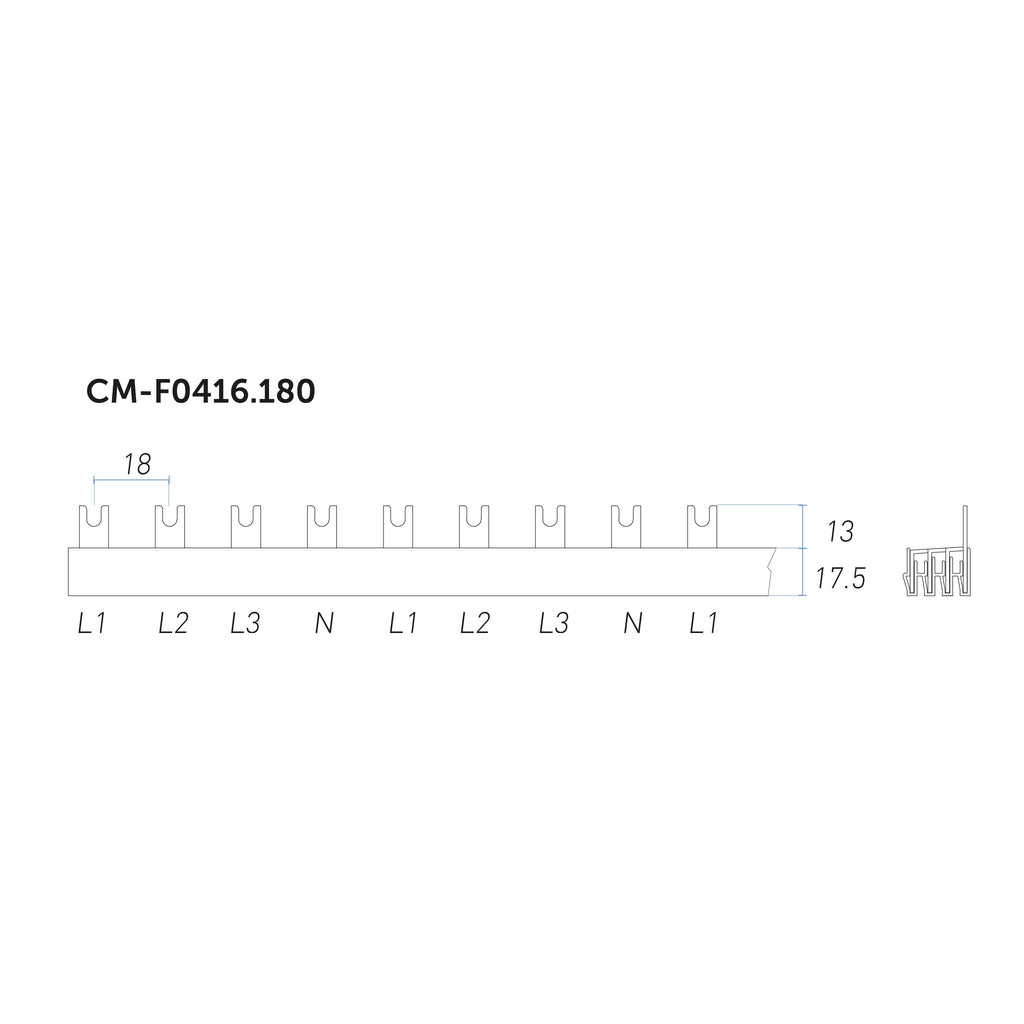

4 |
Forcella |
16 |
54 |
18 |
1000 |
