Supporti per barre in rame autoestinguente IP00 resistenza al calore 130° C

SKU: CM4160

Prezzo:
€14,90

Tutti i prezzi includono l'IVA.

Spedizione GRATUITA per ordini oltre 249,00 €. Escluse zone disagiate
Disponibilità:
Disponibilità immediata
Usa il codice WELCOME5 al checkout - Spesa minima: €100.

Descrizione

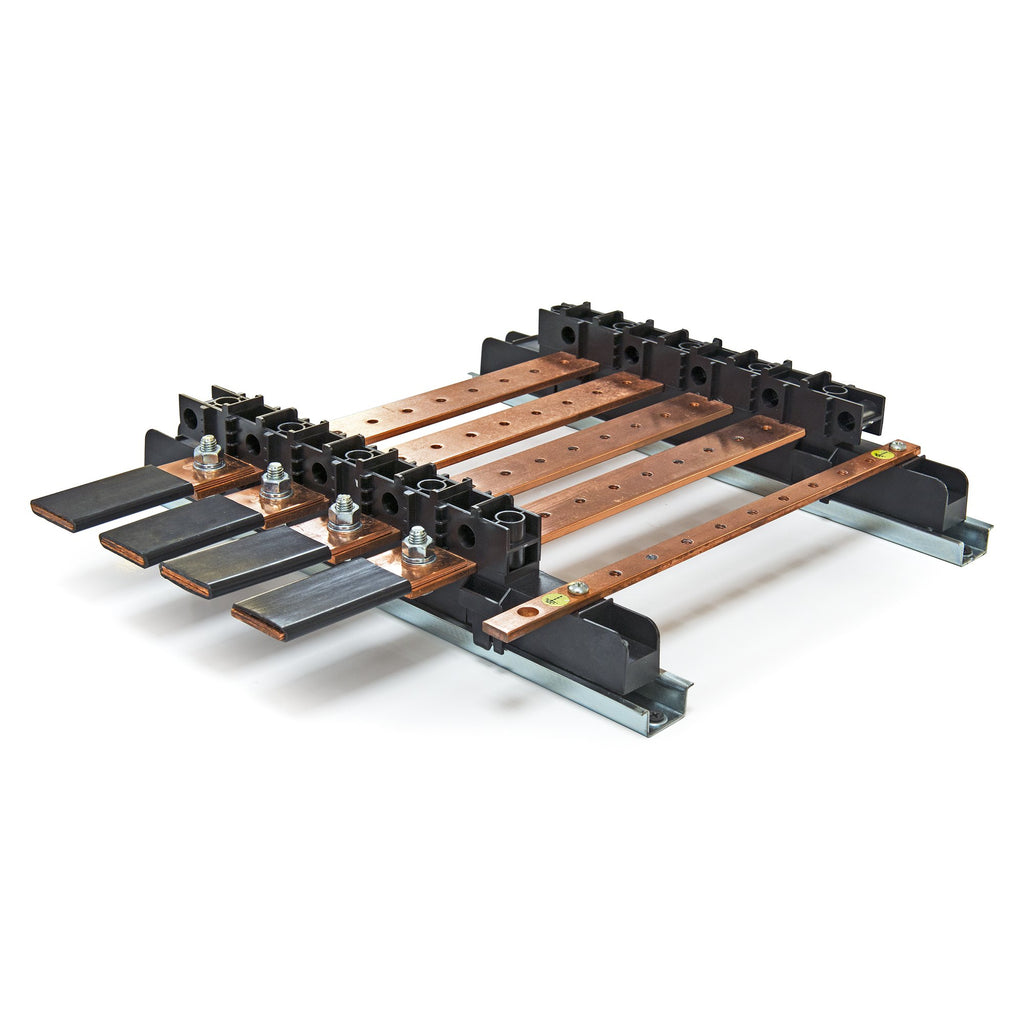

I supporti per barre in rame filettate si utilizzano per la distribuzione di potenza e operazioni di cablaggio all’interno di quadri elettrici e altri dispositivi con fissaggio diretto sulla carpenteria o su guide DIN, sia in senso orizzontale che verticale.

La gamma è composta da due tipologie: una lineare o di fondo, e l’altra a gradini o inclinata.

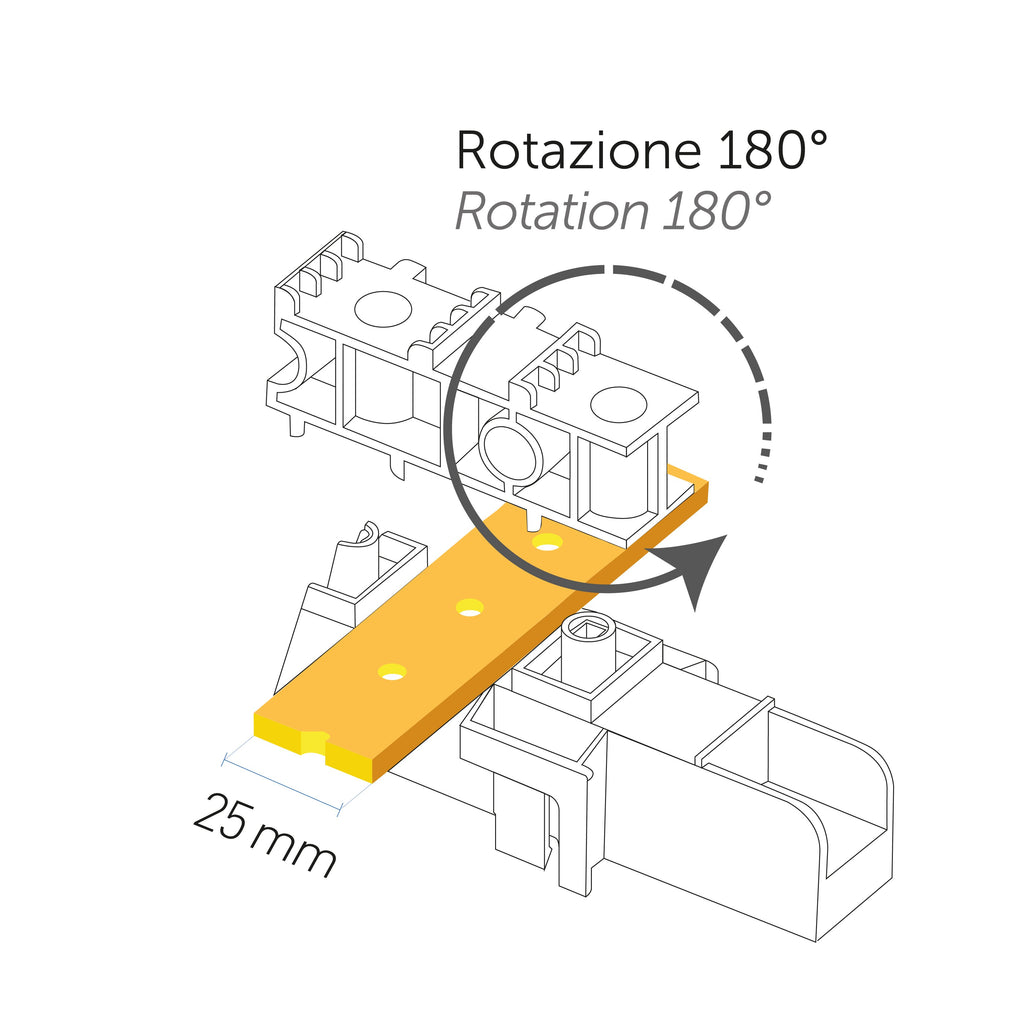

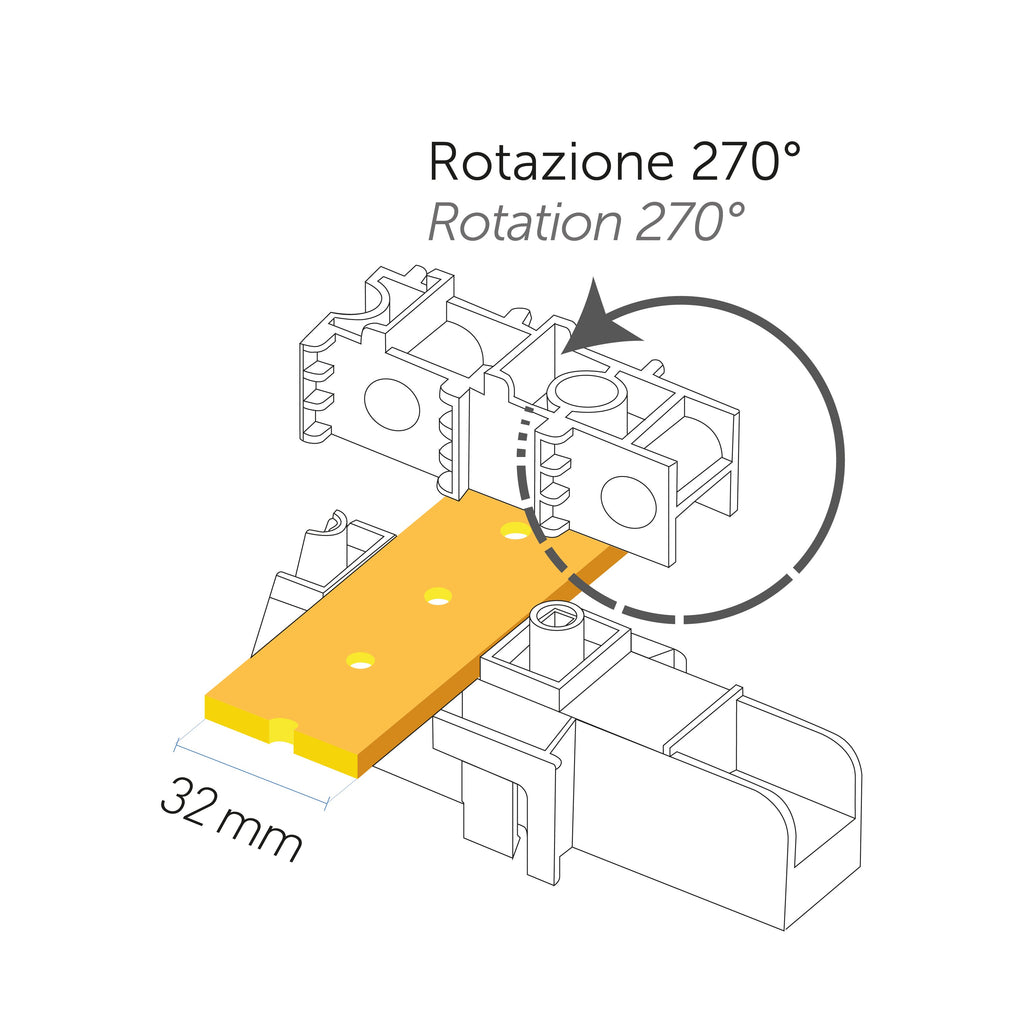

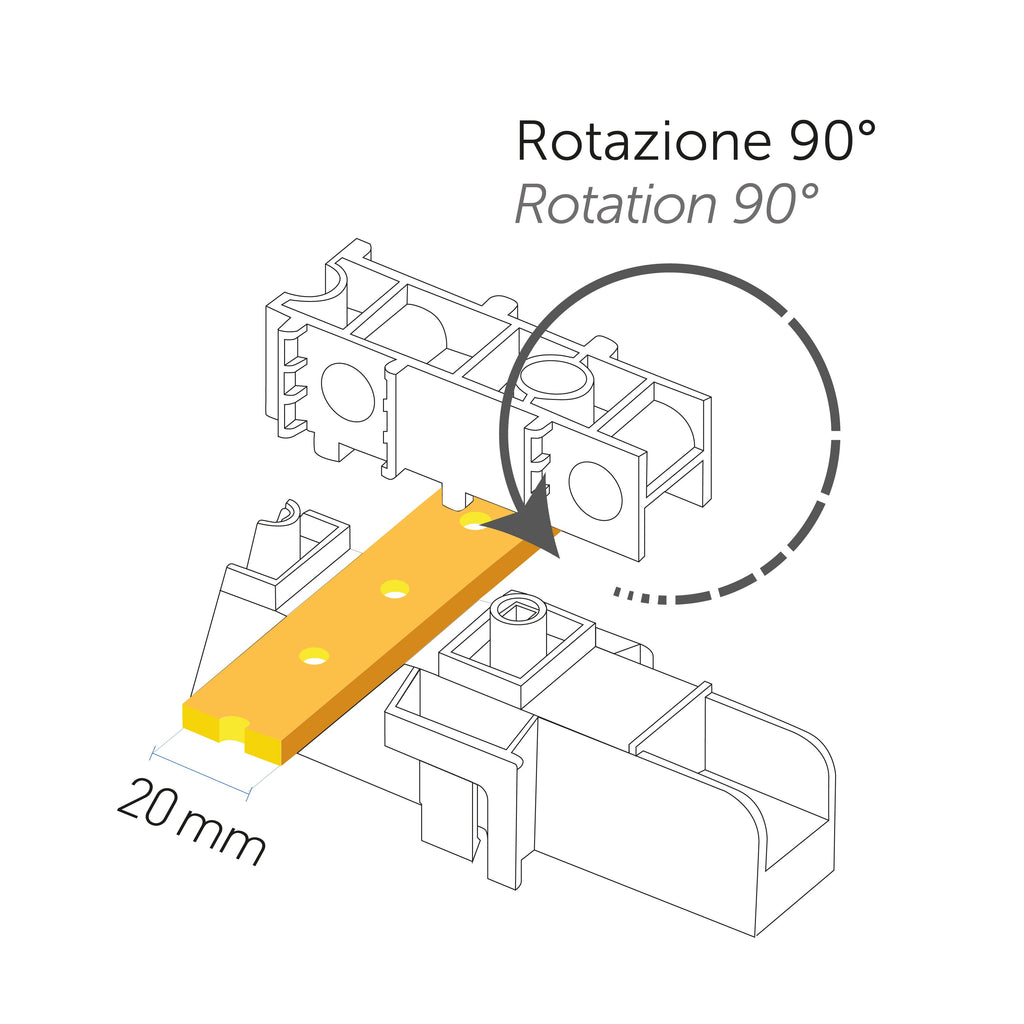

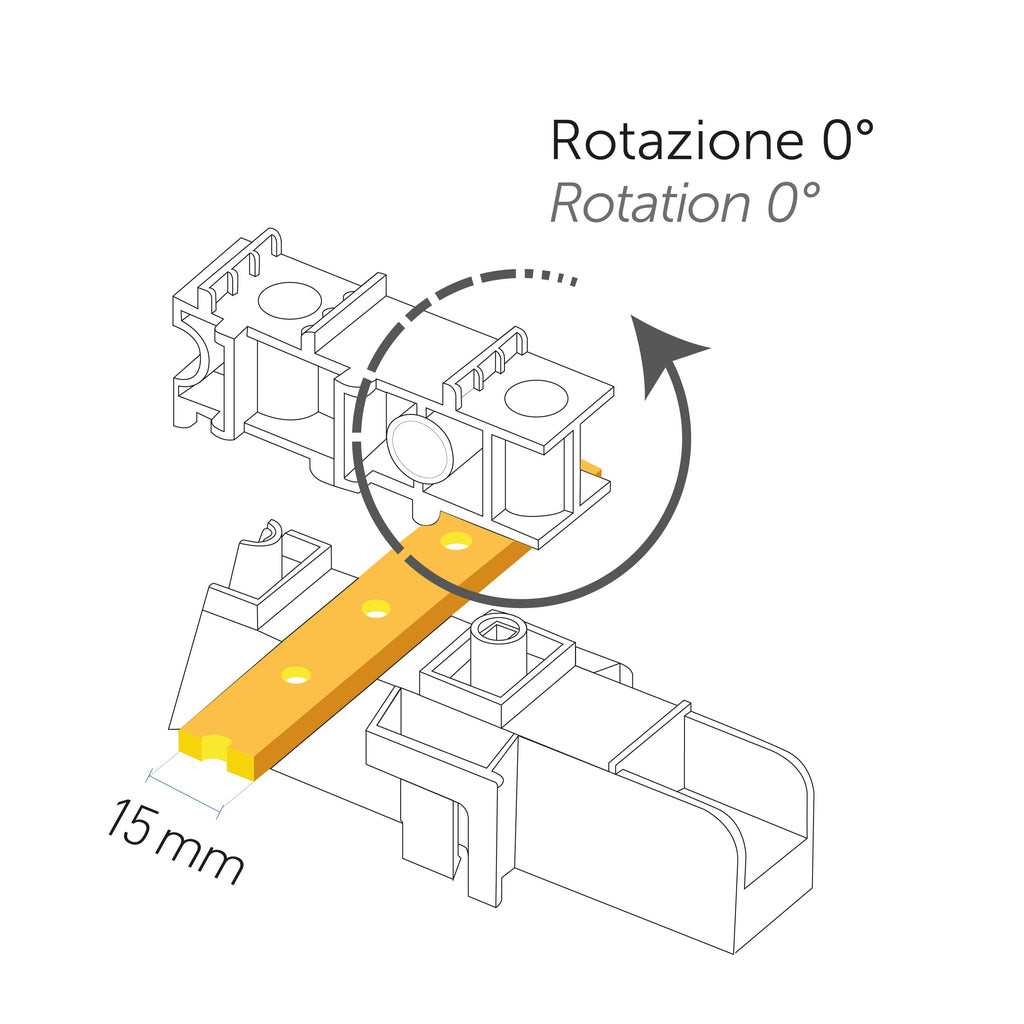

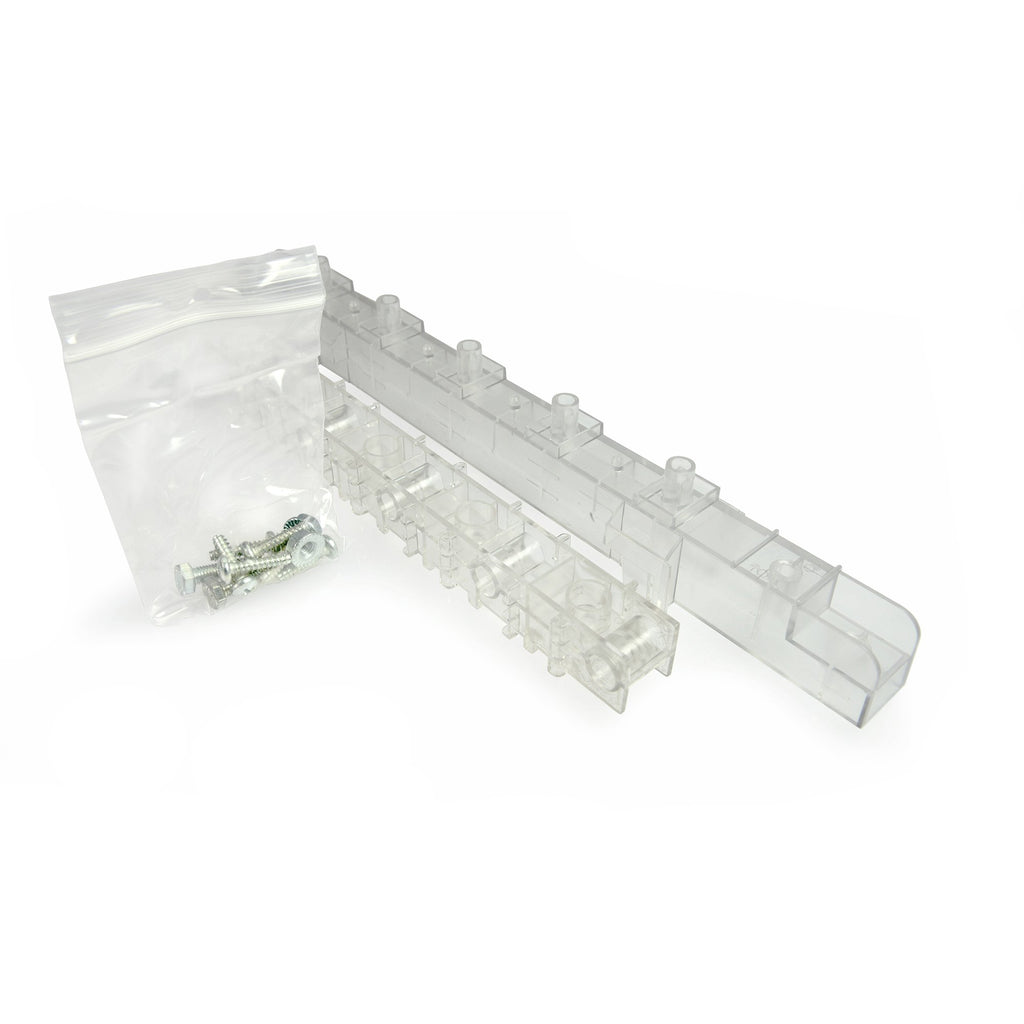

Il modello lineare CM5400, mediante la rotazione dei due supporti consente il montaggio di quattro tipologie di barre con larghezze differenti.

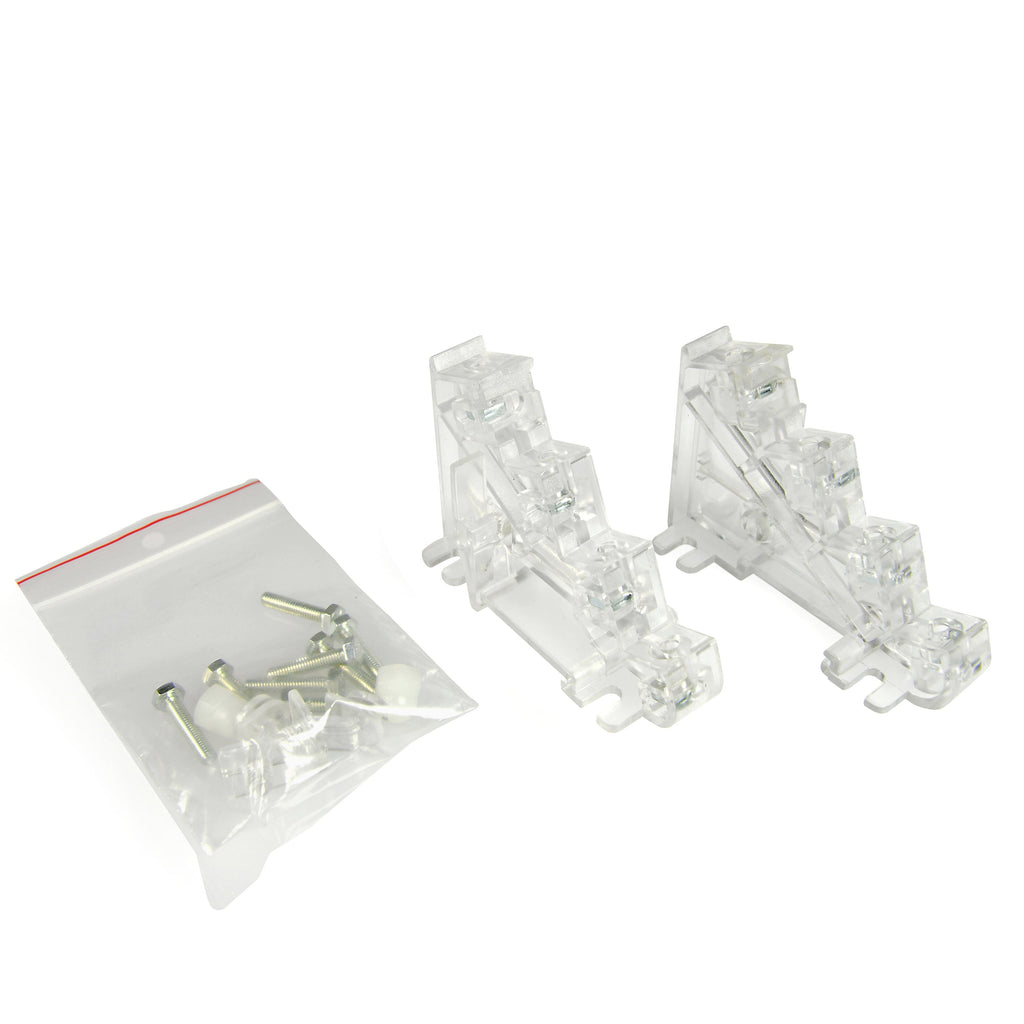

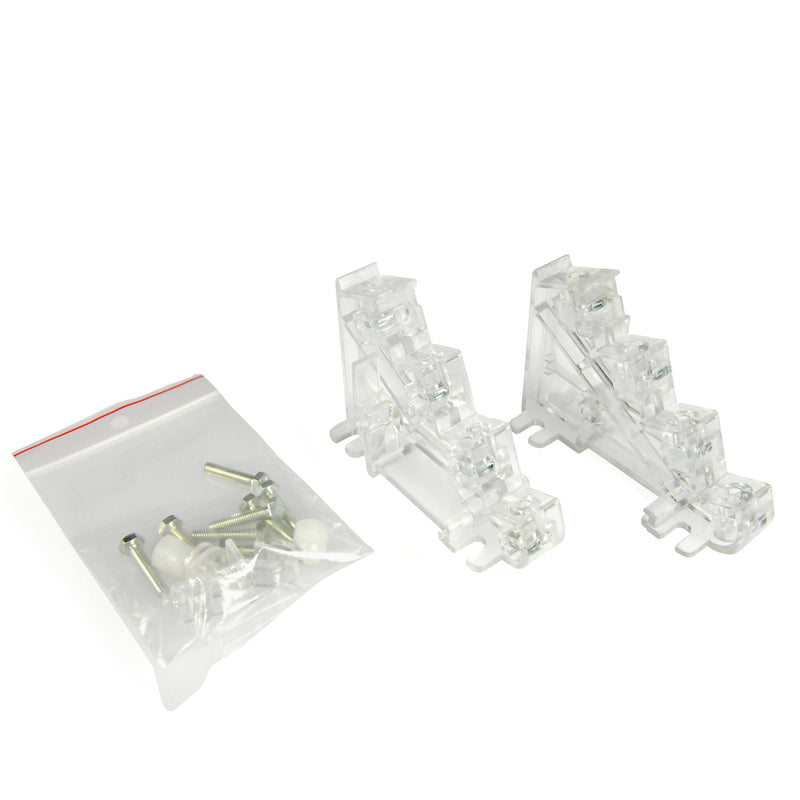

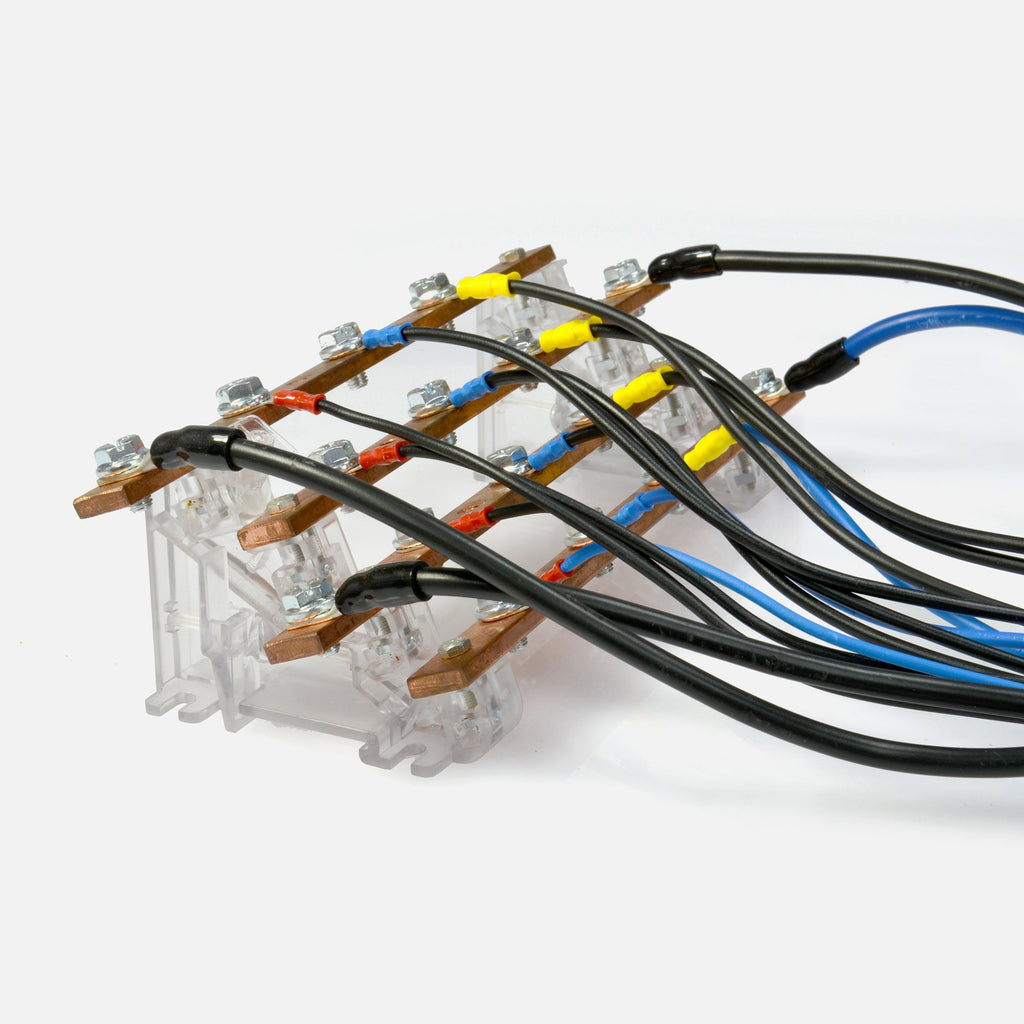

La seconda tipologia a gradini possiede due modelli tetrapolari, CM4160 e CM4400, che consentono il montaggio inclinato delle barre sulle guide presenti sul singolo supporto.

Il montaggio su guida DIN, nel CM4160 è facilitato dal sistema flessibile a clip regolabile manualmente, mentre nel CM4400 è consentito dal sistema regolabile vite /dado.

MATERIALI

  • Policarbonato autoestinguente - corpo isolante

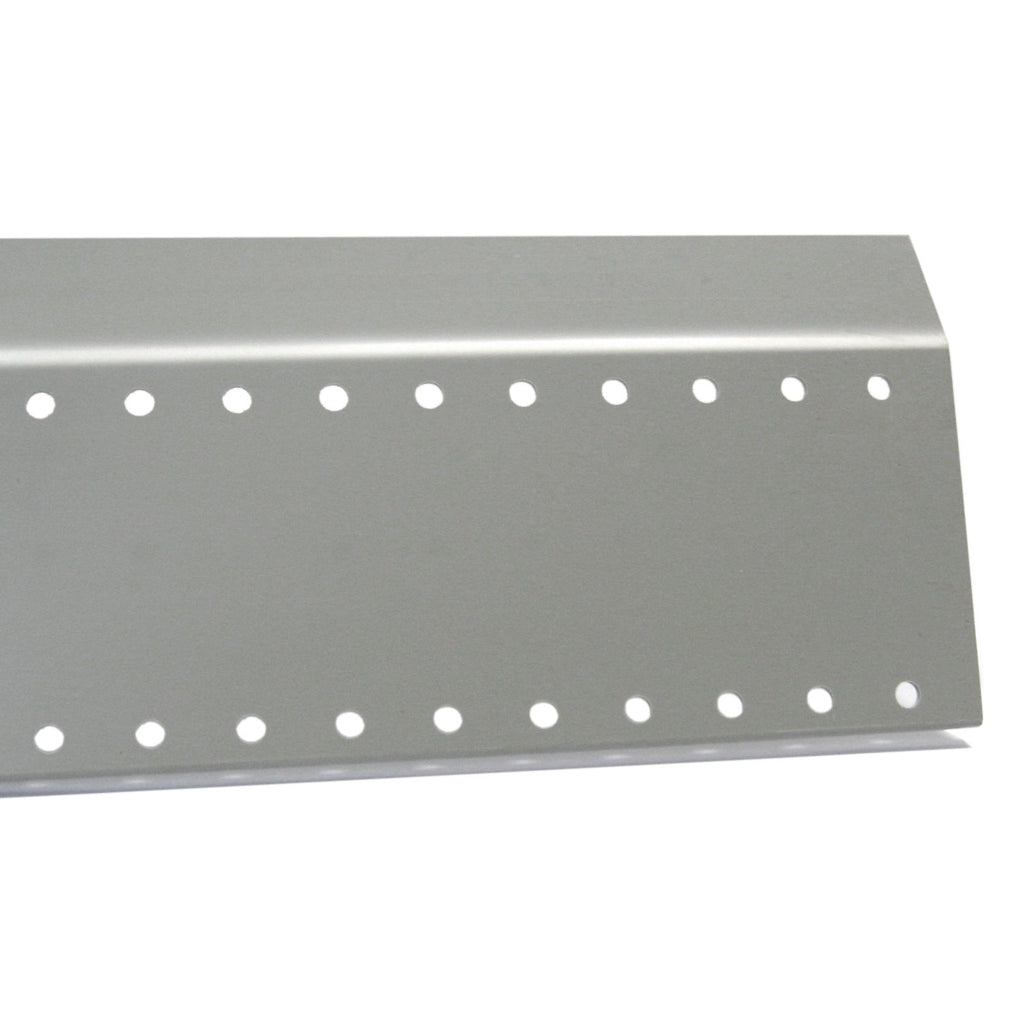

  • Tecnopolimero a base di PVC autoestinguente - coperchio
  • Poliammide - tappi
  • Acciaio zincato - viteria

CARATTERISTICHE GENERALI

  • Grado di protezione: IP00
  • Tensione nominale 500 V
  • Grado di infiammabilità secondo UL94
  • Resistenza al calore 130 °C
  • Temperatura di esercizio: 85 °C
  • 850 °C alla prova del filo incandescente

VANTAGGI

  • Versatilità di montaggio sia su guide DIN che su fondo quadri;
  • Montaggio veloce a scatto su guida DIN;
  • Flessibilità di montaggio del sistema lineare con barre di sezione differente;
  • Predisposizione per inserimento quinta barra nel modello lineare (solo per sezioni 15x5 mm2, 20x5 mm2)

CERTIFICAZIONI E NORME

  • EN 17-13/1
  • EN 60439-1
  • EN 60439-2
  • Direttiva RoHS2 2011/65/EU

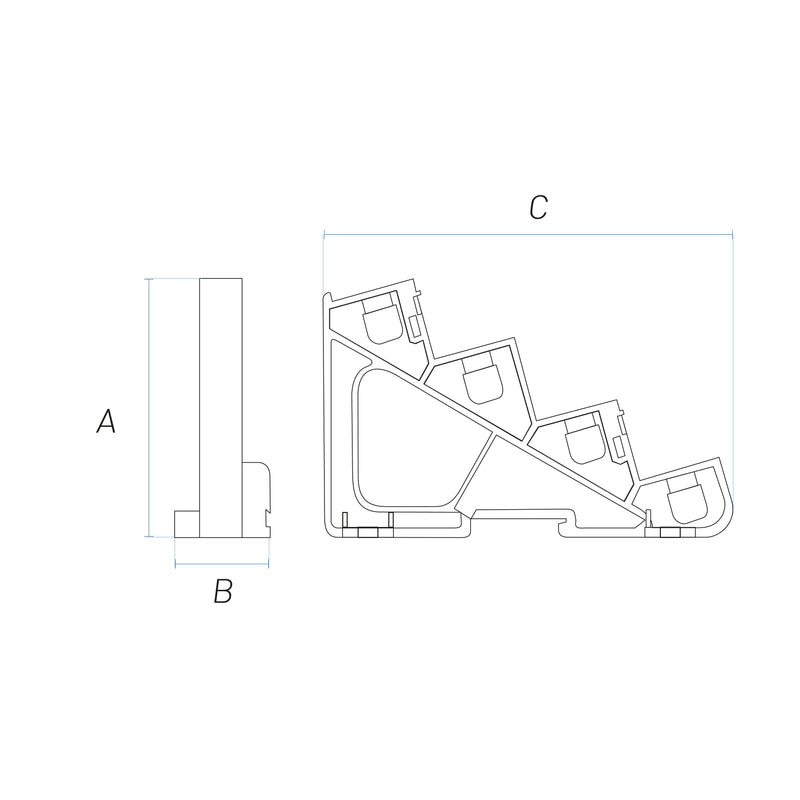

Descrizione

Codice

Dimensione barre
(mm)

Portata
(A)

A
(mm)

B
(mm)

C
(mm)

D
(mm)

E
(mm)

F
(mm)

Coppia supporto
tetrapolare a gradini

CM4160


12 x 4
15 x 5

125
160

64

34

91

-

-

-

Coppia supporto tetrapolare a gradini

CM4400

20 x 5
30 x 5

250
400

92

34

147

-

-

-

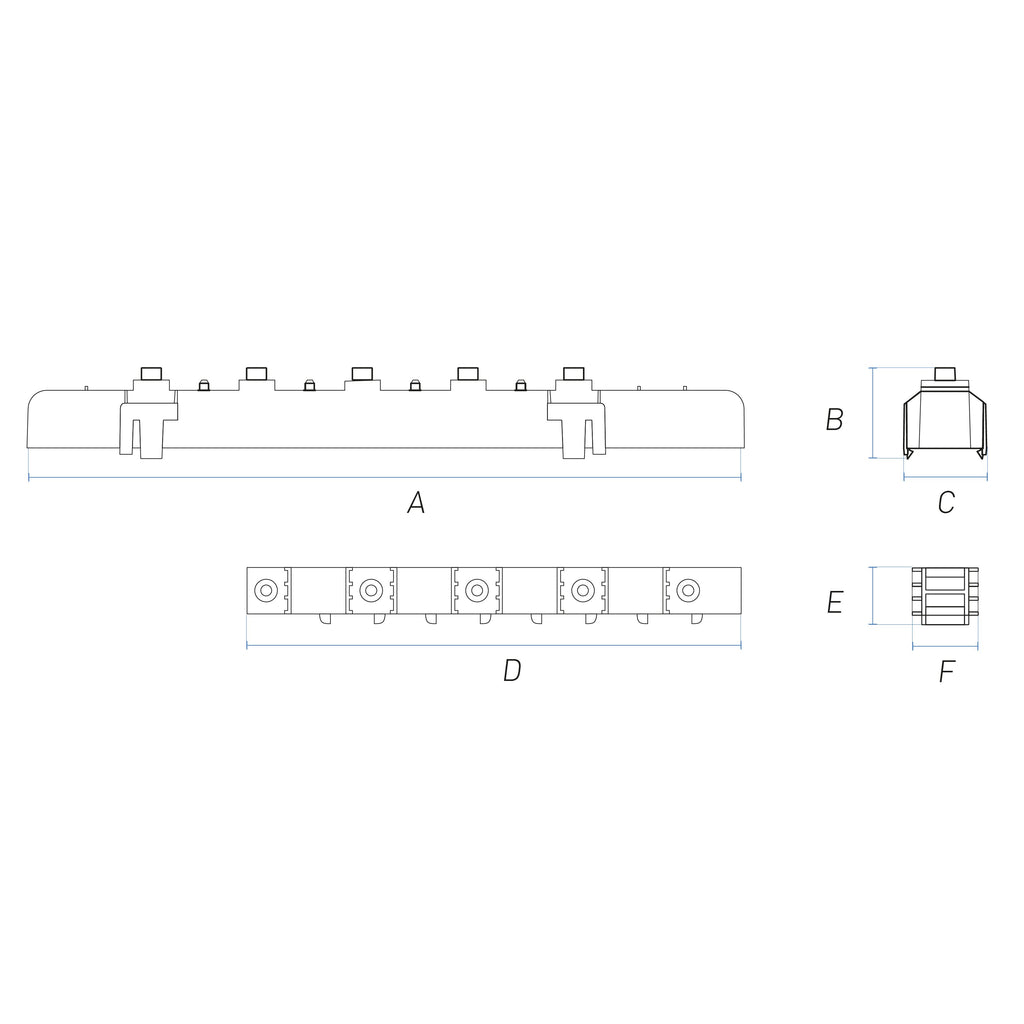

Coppia supporto orizzontali

CM5400

15 x 5
20 x 5
25 x 5
32 x 5

160
250
320
400

340

38

39

234

27

30
