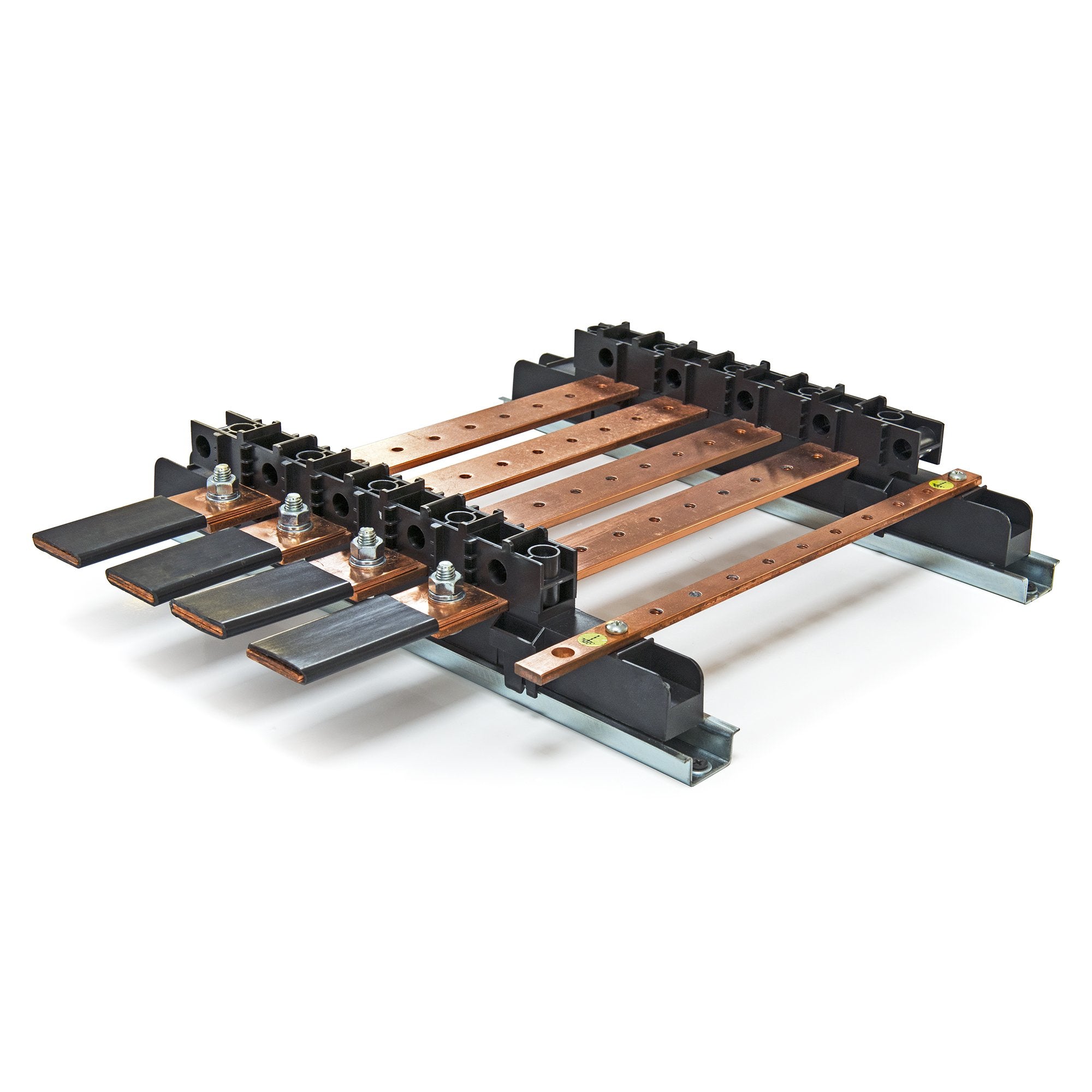

I supporti per barre in rame filettate si utilizzano per la distribuzione di potenza e operazioni di cablaggio all’interno di quadri elettrici e altri dispositivi con fissaggio diretto sulla carpenteria o su guide DIN, sia in senso orizzontale che verticale.
La gamma è composta da due tipologie: una lineare o di fondo, e l’altra a gradini o inclinata.

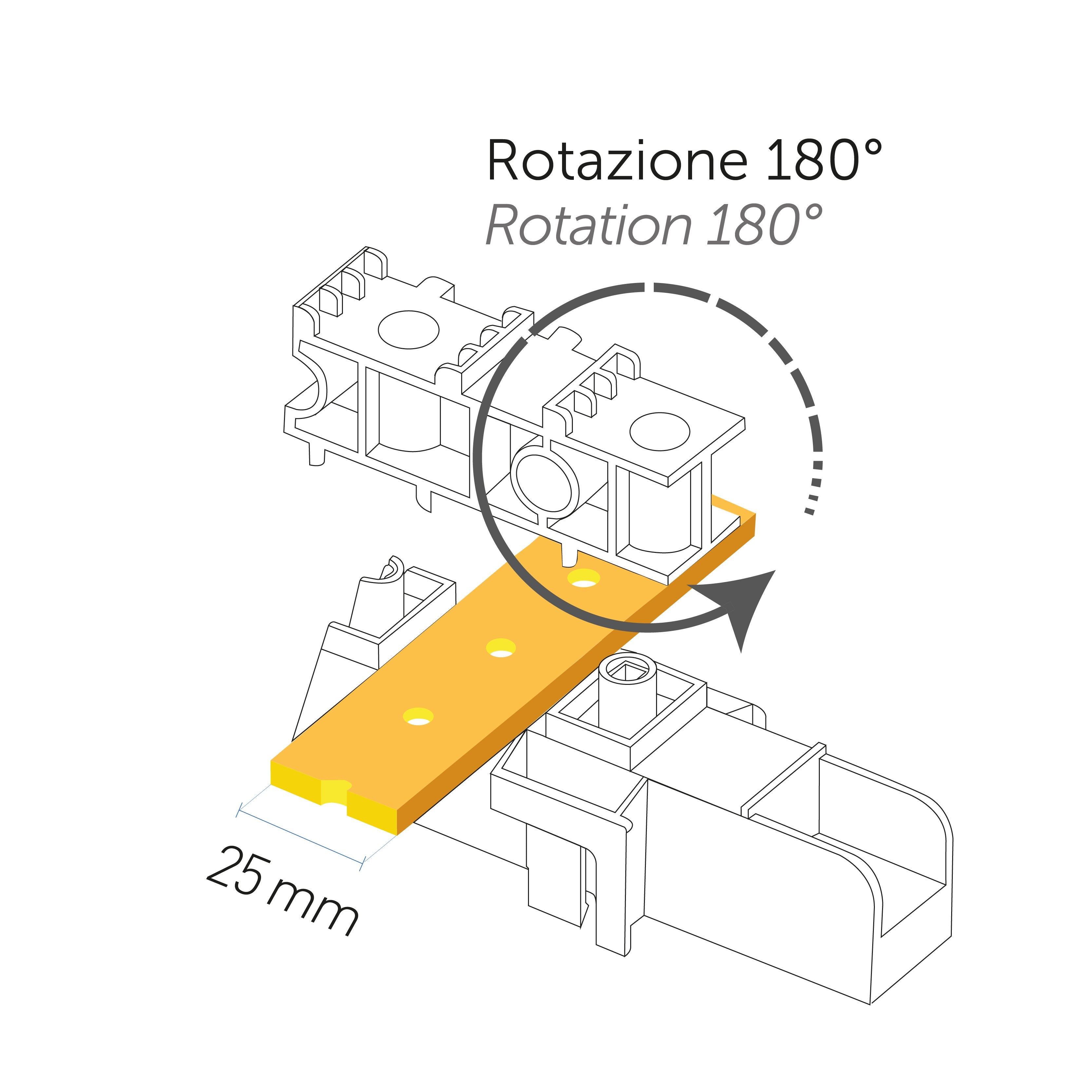

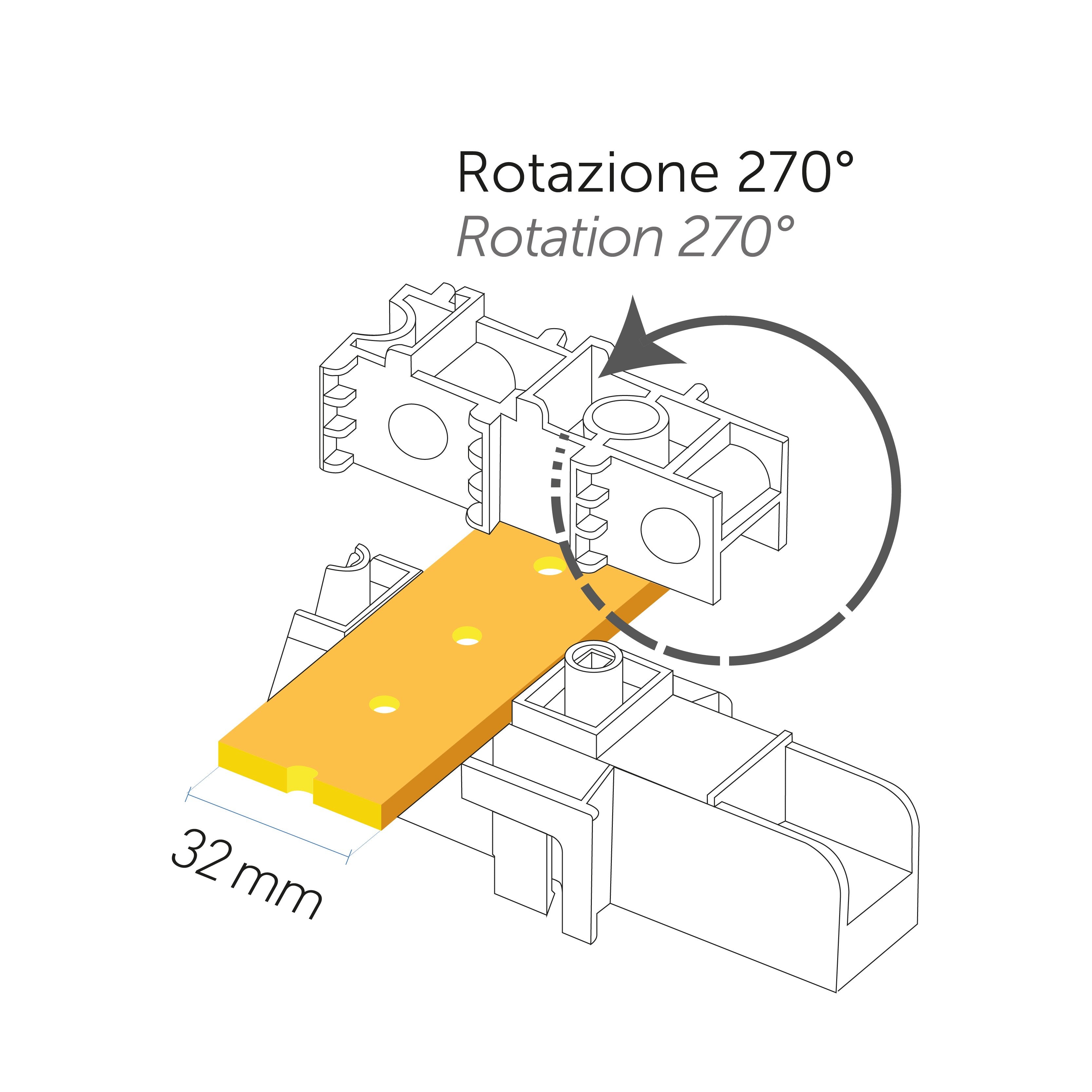

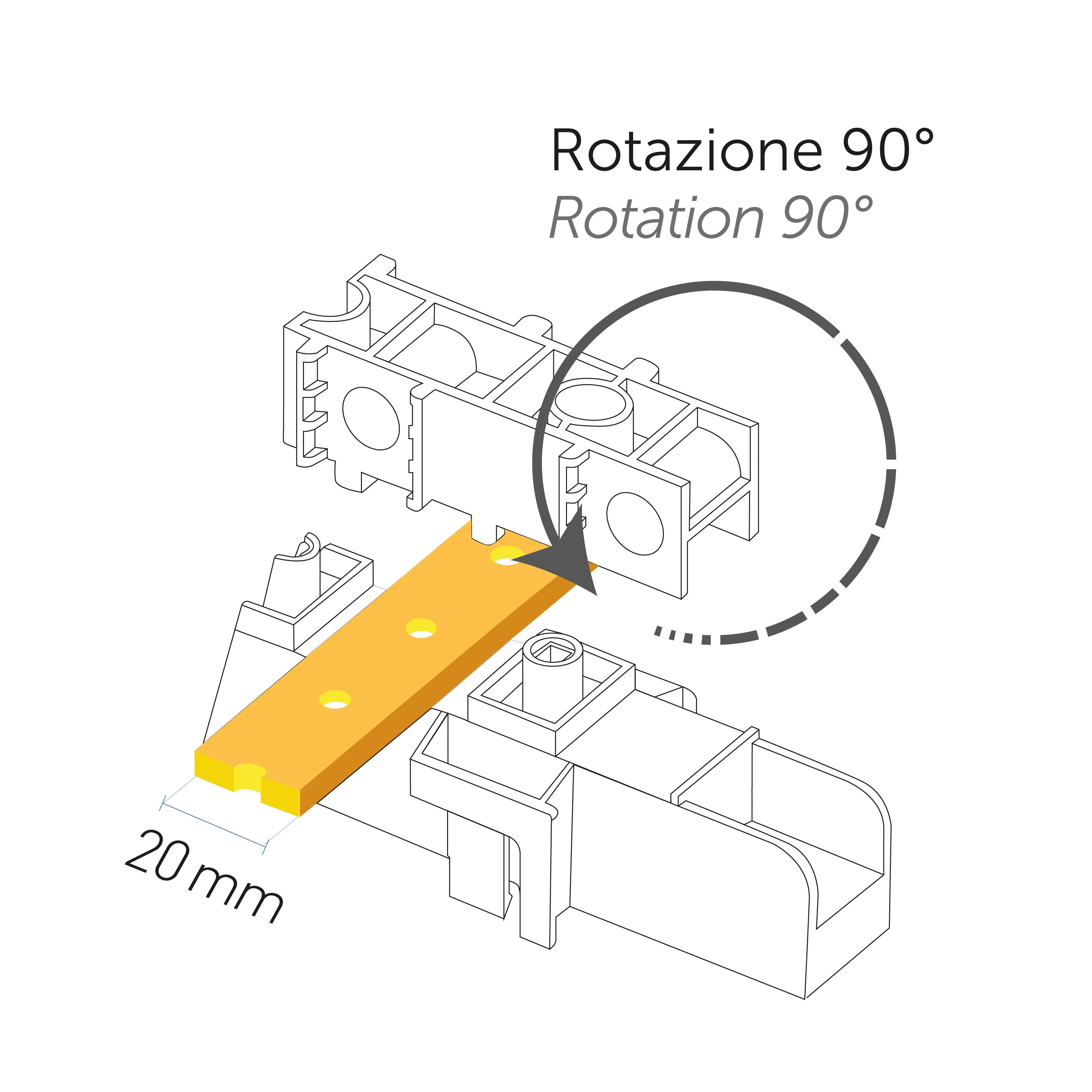

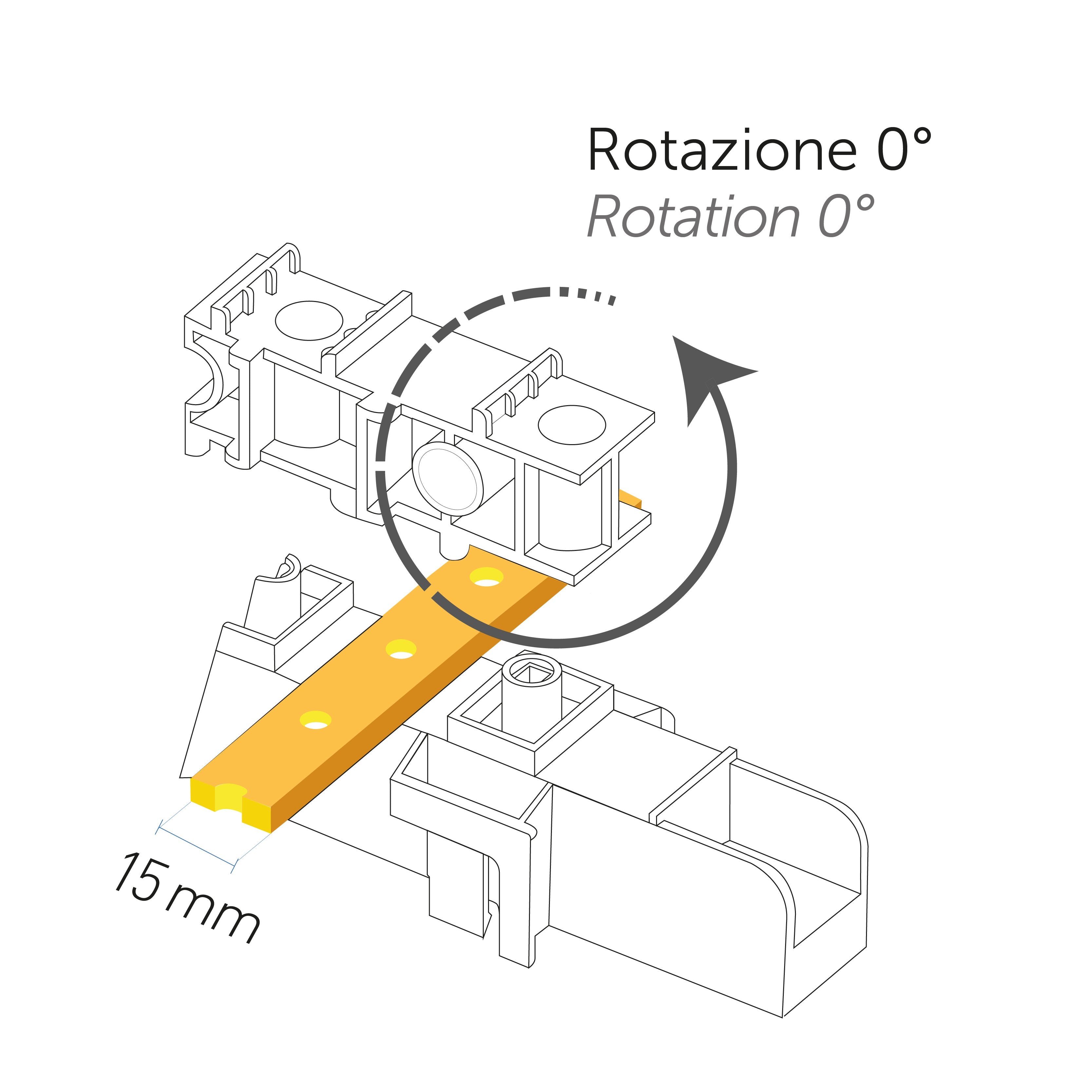

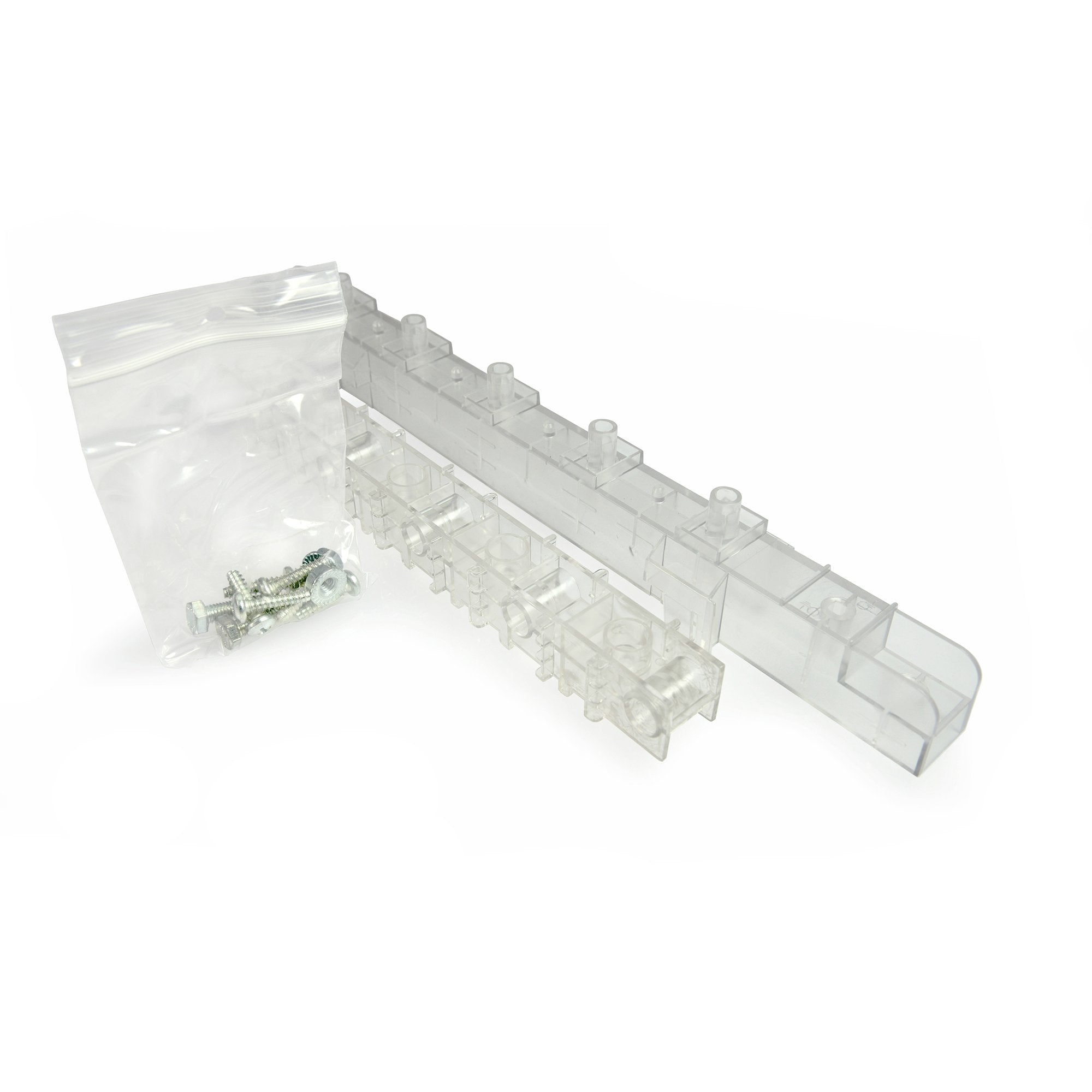

Il modello lineare CM5400, mediante la rotazione dei due supporti consente il montaggio di quattro tipologie di barre con larghezze differenti.

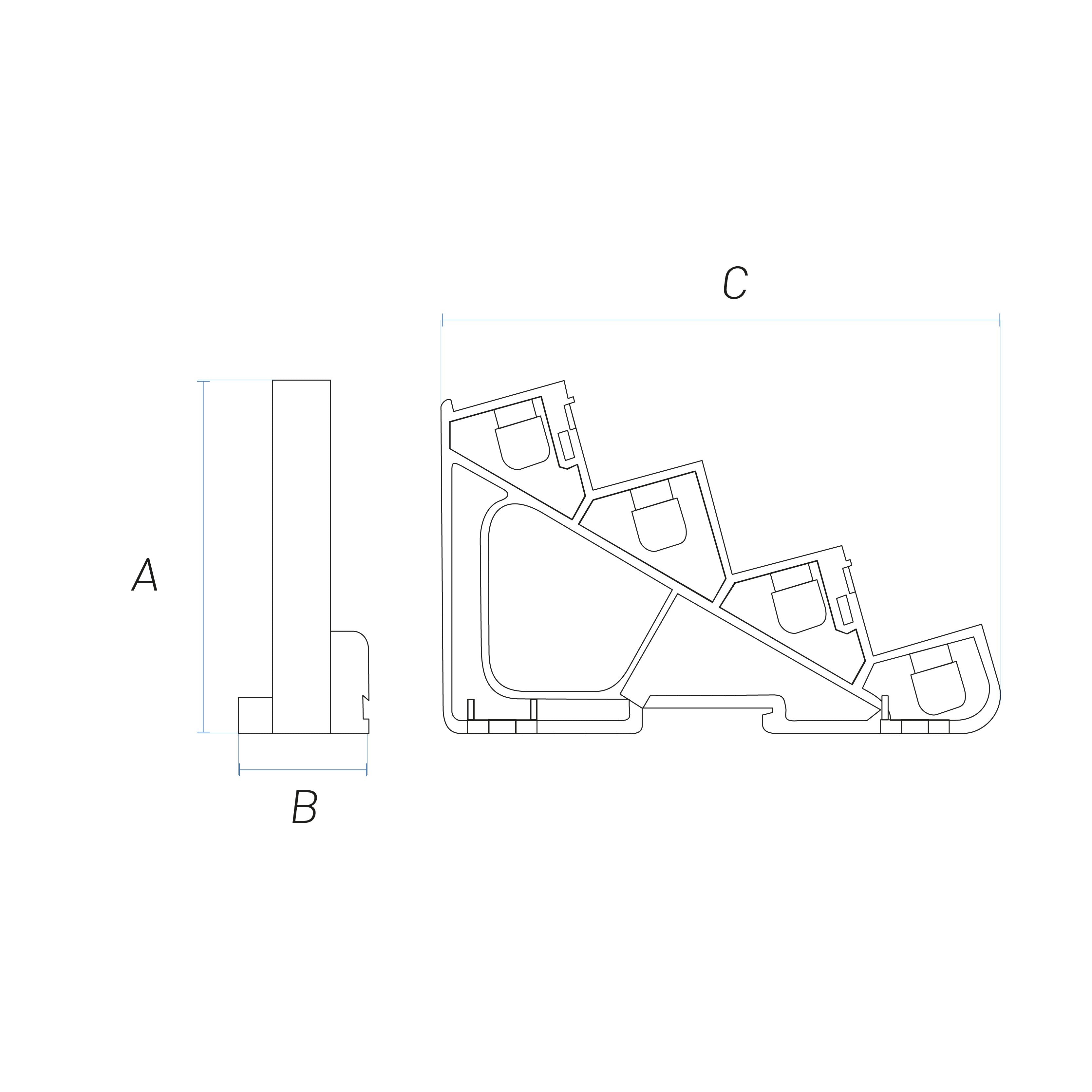

La seconda tipologia a gradini possiede due modelli tetrapolari, CM4160 e CM4400, che consentono il montaggio inclinato delle barre sulle guide presenti sul singolo supporto.
Il montaggio su guida DIN, nel CM4160 è facilitato dal sistema flessibile a clip regolabile manualmente, mentre nel CM4400 è consentito dal sistema regolabile vite /dado.
MATERIALI
- Policarbonato autoestinguente - corpo isolante

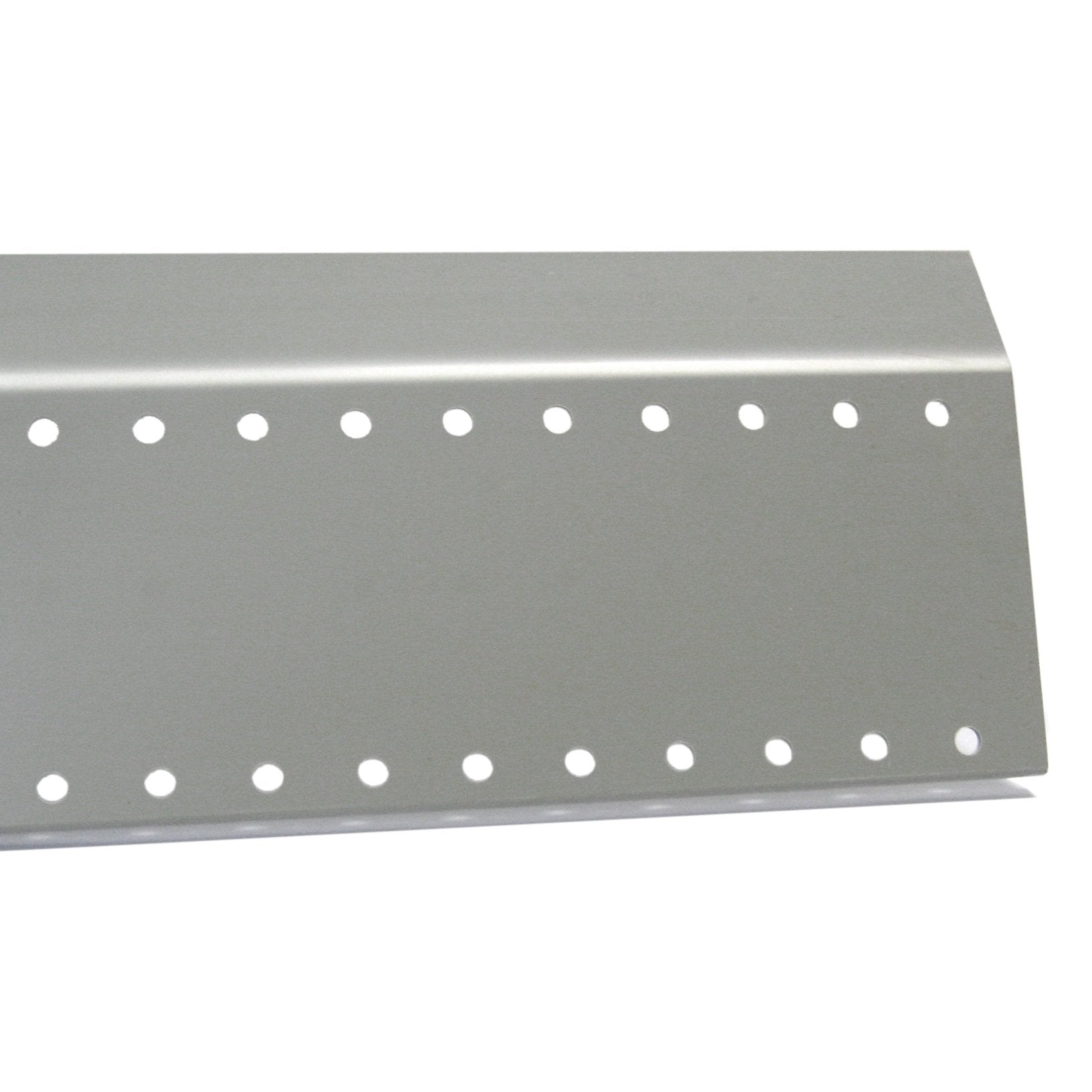

- Tecnopolimero a base di PVC autoestinguente - coperchio
- Poliammide - tappi
- Acciaio zincato - viteria
CARATTERISTICHE GENERALI
- Grado di protezione: IP00
- Tensione nominale 500 V
- Grado di infiammabilità secondo UL94
- Resistenza al calore 130 °C
- Temperatura di esercizio: 85 °C
- 850 °C alla prova del filo incandescente
VANTAGGI
- Versatilità di montaggio sia su guide DIN che su fondo quadri;
- Montaggio veloce a scatto su guida DIN;
- Flessibilità di montaggio del sistema lineare con barre di sezione differente;
- Predisposizione per inserimento quinta barra nel modello lineare (solo per sezioni 15x5 mm2, 20x5 mm2)
CERTIFICAZIONI E NORME
- EN 17-13/1
- EN 60439-1
- EN 60439-2
- Direttiva RoHS2 2011/65/EU
|
Descrizione
|
Codice
|
Dimensione barre
(mm)
|
Portata
(A)
|
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
E
(mm)
|
F
(mm)
|
|
Coppia supporto
tetrapolare a gradini
|
CM4160
|
12 x 4
15 x 5
|
125
160
|
64
|
34
|
91
|
-
|
-
|
-
|
|
Coppia supporto tetrapolare a gradini
|
CM4400
|
20 x 5
30 x 5
|
250
400
|
92
|
34
|
147
|
-
|
-
|
-
|
|

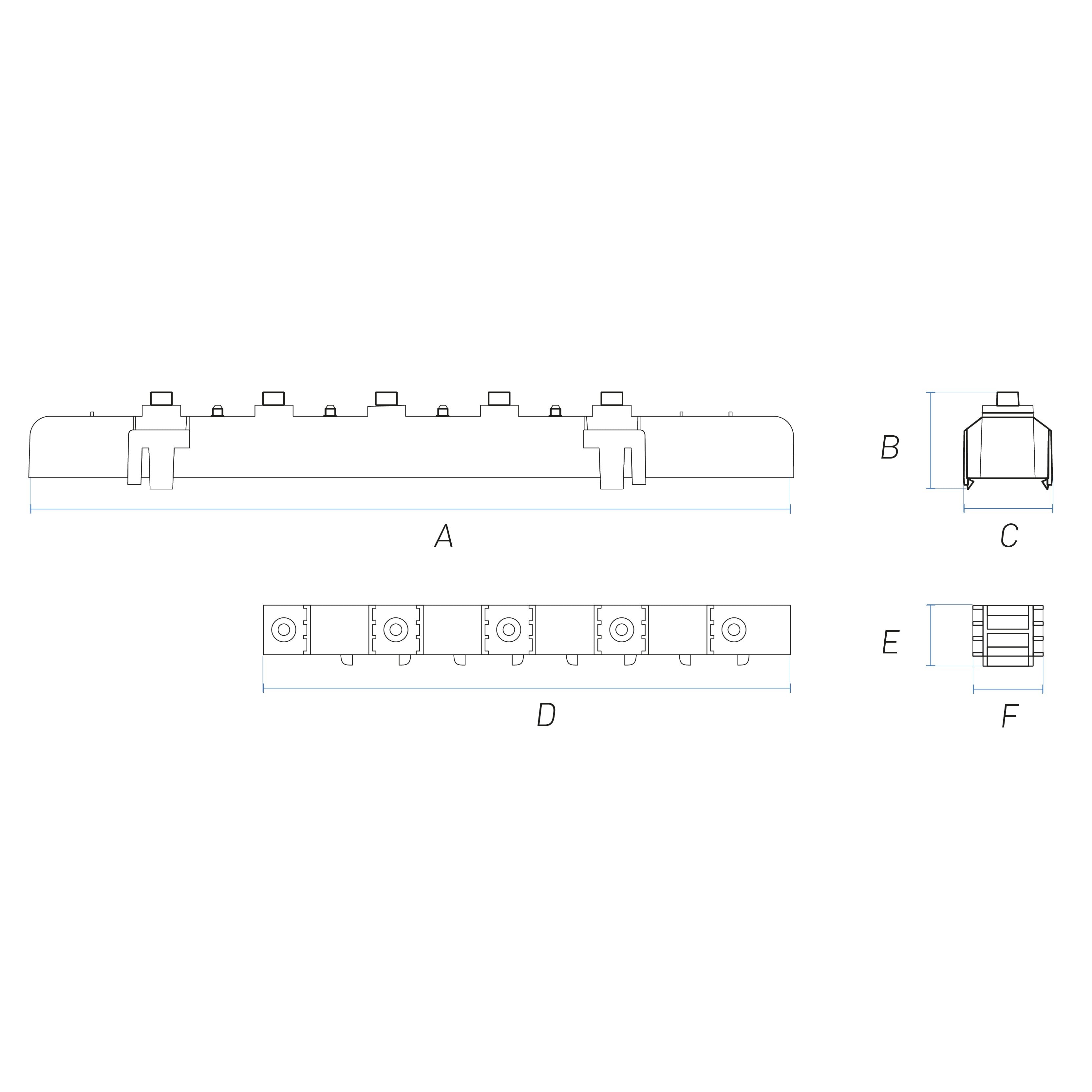

Coppia supporto orizzontali
|
CM5400
|
15 x 5
20 x 5
25 x 5
32 x 5
|
160
250
320
400
|
340
|
38
|
39
|
234
|
27
|
30
|
